　DU-100シリーズ

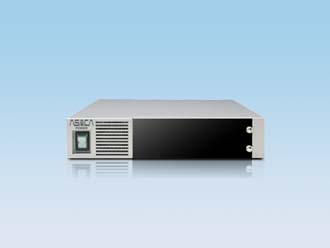

　DU-100/40/20
　アンシラリ製品を中心に各種モジュールを格納
　2重化電源装備で高信頼性

概要

DU-100シリーズの基板を実装可能な筐体は、DU-20、DU-40、DU-100の3種類があります。DU-20は、DU-100シリーズの基板を2スロット分実装可能な1Uハーフラックサイズ筐体です。DU-40は、DU-100シリーズの基板を4スロット分実装可能な1Uサイズ筐体です。DU-100は、DU-100シリーズの基板を16スロット分実装可能な3Uサイズ筐体です。DU-40とDU-100は電源が二重化されています。 DU-100に実装可能な電源ユニットは、最大電源容量が120VAまたは150VAの2つのタイプがあります。DU-100筐体の場合は、空冷用に1Uラックマウントサイズの専用ファンユニット（DU-101U）が必要な場合があります。

特長

モジュール実装

DU-100シリーズの各種モジュールを実装できます。実装できる基板の数は、筐体の大きさによって異なります。

二重化電源

DU-40とDU-100筐体の場合は、電源が二重化されています。

DU-100製品

型名 製品名 DU-100
最大搭載数		 DU-40
最大搭載数		 DU-20
最大搭載数
DU-104MSW 4対1 SDIブランキングスイッチャ 8台 2台 1台
DU-104MSW2 8対2　SDIブランキングスイッチャ 5台 1台 ―
DU-104SDI 2対1（2回路） SDIスイッチャ（リレー切替） 8台 1台 ―
DU-104SIF 2対1 シリアル切替器 16台 3台 1台
DU-104PIF 2対1 パラレル切替器 5台 1台 ―
DU-110HS タイトルジェネレータ　（半角カタカナ、英数字） 16台 4台 2台
DU-110M マルチタイトルジェネレータ　（かな漢字） 8台 2台 1台
DU-111M 放送局間制御信号モニタ 16台 4台 2台
DU-122M ロゴジェネレータ/DSK 16台 4台 2台
DU-151M タイムコードモニタ 16台 4台 2台
DU-160M フレームシンクロナイザ 8台 2台 1台
DU-171M CM確認信号検知器 16台 4台 2台
DU-172 CMコード表示器 16台 4台 2台
DU-180M デジタルキュートリガーエンコーダ/デコーダ 8台 2台 1台
DU-182M 放送局間制御信号エンコーダ/デコーダ ― 1台（専用） ―
DU-183M 放送局間制御信号誤り訂正符号エンコーダ 8台 2台 1台
DU-184M 放送局間制御信号デコーダ 8台 2台 1台
DU-185M 放送局間制御信号インサータ 8台 2台 1台

DU-100/40/20筐体搭載可能数

筐体 2重化電源 スロット数 備考
DU-100 ○ 16スロット 3Uサイズ+FAN(1U)
DU-40 ○ 4スロット 1U サイズ
DU-20 ― 2スロット 1Uハーフサイズ

仕様

使用条件 連続使用
設置環境 屋内
動作環境 周囲温度：5℃〜40℃　周囲湿度：5％〜90％(結露なきこと)
外形寸法（mm）
突起物は含まず		 DU-100： 430（W）×400（D）×132（H）　
DU-101FAN ： 430（W）×380（D）×44（H）
DU-40 ： 430（W）×321（D）×44（H）
DU-20 ： 216（W）×310（D）×44（H）
重量 DU-100 ： 約10kg
DU-101FAN ：約3.0kg
DU-40 ： 約5.5kg
DU-20 ： 約1.5kg
電源電圧 AC100V±10%、50/60Hz　*200V対応はご相談ください。
冗長電源 DU-100/DU-40 ： 2重化構成　AC入力コンセント　2口
DU-20 ： 2重化構成無し　AC入力コンセント　1口
消費電力（電気容量） DU-100 ： (120VA)
DU-101FAN ： 26VA
DU-40 ： (最大30VA）
DU-20 ： (最大30VA）
アラーム出力 DU-100 ： 1系統　アンフェノール14pin 各電源ユニット
DU-101FAN ：　1系統アンフェノール14pin
DU-40 ：　 1系統アンフェノール14pin
DU-20 ：　1系統　 ミニチュアデルタリボン（MDR）14pin

　

*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。

　
