HD/SD放送局間制御信号モニタ DU-111M
放送局間制御信号を映像信号に文字として
スーパーインポーズ
| 概要
DU-111Mは、HD-SDI/SD-SDI信号の補助データパケット形式（ アンシラリ）で伝送される放送局間制御信号を検出して表示する装置です。 検出された放送局間制御信号を、 映像信号に文字としてスーパーインポーズし、 SDI信号として出力することが可能です。
| 主な検出表示項目
■ パケット検出条件
ARIB TR-B23に規定されたライン上に、ARIB STD-B39に規定されている放送局間制御信号パケットが多重されている場合、放送局間制御信号ありと判別します。パケットの判別は、ADF、DID、SDIDを使用 。
■ 発局コード
発局コード（8文字）を検出し表示
スーパーインポーズ可能な文字は、英数字・半角カタカナ・SP（スペース）
■ 映像モード（カレント・ネクスト）
カレントおよびネクスト映像モードを検出し、映像フォーマットおよびアスペクト比
■ 音声モード（カレント・ネクスト）
カレントおよびネクスト音声モードを検出し、音声モードおよびダウンミックス係数
■ 検出ワード位置指定データ
指定した任意の場所（1ヶ所）のデータ（4ワード）を検出し、16進数表示に変換して表示
■ 4項目略号表示
発局コード（先頭4文字）、映像アスペクト比、音声モード／ダウンミックス係数、トリガ用カウンタ（Q1～Q4）から4項目選択し、略号で表 示
■ Q1カウンタ、Q1ビット
トリガ用カウンタのQ1カウンタを10進数表示します。
また、トリガ信号Q1を検出し、0→1に変化した時、1秒間 "□" を表示します。

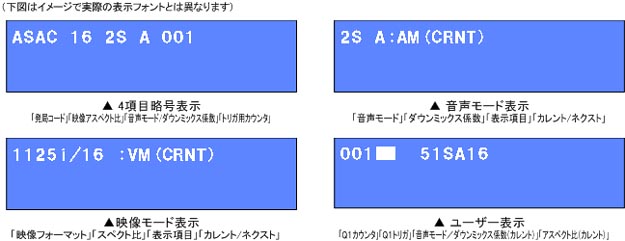

| 表示イメージ
| 外部PCとの通信機能
シリアル通信（RS-232CまたはRS-422）経由で、外部機器へ放送局間制御信号の内容を通知することも可能です。
| 入力映像信号の自動切り替え
HDTV とSDTVの自動判別/切り替えが可能です。
| パラレルリモートオプション
オプションのDU-103Uパラレルリモートを実装し、トリガ信号Q1の受信ステータスなどを接点で外部に通知させることが可能です。

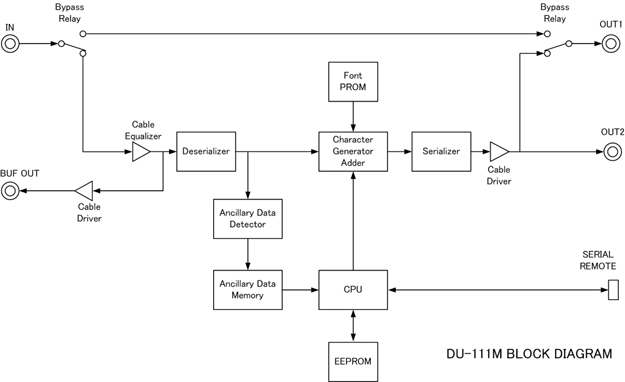

| ブロック図
| 筐体搭載可能数
| 筐体 | 2重化電源 | 搭載可能数 | 備考 | |
| DU-100 | ○ | 16台 | 3Uサイズ＋FAN（1U） | |
| DU-40 | ○ | 4台 | 1U サイズ | |
| DU-20 | ― | 2台 | 1Uハーフサイズ | |
| 仕様・定格
| 信号規格 | 映像 HD | SMPTE 292M準拠 1080i/59.94Hz |
| 映像 SD | SMPTE 259M準拠 525i/59.94Hz | |
| 信号入力 | 1系統 BNCコネクタ アクティブループスルー付 | |
| 信号出力 | 1系統2分配 BNCコネクタ バイパス機能付 | |
| 制御信号入出力 | シリアル制御 | 1系統 RS-232C または RS-422 D-SUB 9pin |
| パラレル制御 | 1系統 アンフェノール 50pin （オプション） | |
| アラーム接点出力 | DU-100 ： 1系統 アンフェノール14pin 各電源ユニット DU-101FAN ： 1系統アンフェノール14pin DU-40 ： 1系統アンフェノール14pin DU-20 ： 1系統 ミニチュアデルタリボン（MDR）14pin |
|
| 使用条件 | 連続使用 | |
| 設置環境 | 屋内 | |
| 動作環境 | 周囲温度：5℃～40℃ 周囲湿度：10％～90％(結露なきこと) | |
| 外形寸法（mm） | DU-100： 430（W）×400（D）×132（H） DU-101FAN ： 430（W）×380（D）×44（H） DU-40 ： 430（W）×321（D）×44（H） DU-20 ： 216（W）×310（D）×44（H） |
|
| 重量 | DU-100 ： 約10kg DU-101FAN ：約3.0kg DU-40 ： 約5.5kg DU-20 ： 約1.5kg |
|
| 電源電圧 | AC100V±10%、50/60Hz *200V対応はご相談ください。 | |
| 冗長電源 | DU-100/DU-40 ： 2重化構成 AC入力コンセント 2口 DU-20 ： 2重化構成無し AC入力コンセント 1口 |
|
| 消費電力 | DU-20筐体実装時 20VA 以下 | |
