マルチタイトルジェネレータ DU-110M
SDI映像信号に文字をスーパーインポーズ
ひらかな・漢字、ロール再生対応
| 概要
DU-110Mは、HDTVまたはSDTVのコンポーネント・シリアル･デジタル信号（SDI映像信号）に、文字タイトルをスーパーイン ポーズするユニットです。 スーパーインポーズする文字タイトルの文字・表示位置・文字サイズ・色・文字飾りなどは、コマンドによって指定することができます。 文字タイトルのロール機能により、より豊かな表現が実現。ロール機能を使用した、緊急情報やお知らせスーパーの送出に応用が可能です。
また サンプルソフトおよび、制御ライブラリが付属していますので、様々なシステムの専用アプリケーションへの組込みが容易です。
| 文字スーパー機能
漢字表示、文字サイズ5種類、背景色、文字色指定、各種文字飾りに対応しています。
| 外部PCとの通信機能
外部PCなどからのシリアル通信（RS-232CまたはRS-422）またはLAN制御により、簡単に文字スーパーを指定することできま す。
| 入力映像信号の自動切り替え
HDTV とSDTVの自動判別/切り替えが可能です。
| 使用例
○ ロール機能を使用した、緊急情報やお知らせスーパーの送出など。
○ モニタ画像に番組タイトルや回線名などをスーパーインポーズし、番組制作、放送運行の支援など。
| 概略図
| 操作イメージ例
| 文字仕様
| 項目 | 機能 | |
| 文字符号 | シフトJIS（第1水準、第2水準に対応） | |
| フォント | 丸ゴシック 4階調 | |
| サイズ | 5サイズ（36×36、30×30、24×24、20×20、16×16ドット） | |
| 符号集合 | 英数、平仮名、片仮名、ギリシャ文字、ロシア文字、罫線、漢字 | |
| 文字色 | 128色 | |
| 文字装飾 | アンダーライン、縁取り、横倍、縦倍、縦横2倍 | |

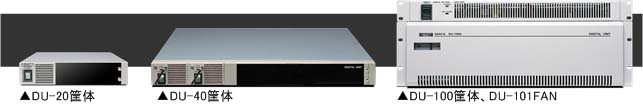

| 筐体搭載可能数
| 筐体 | 2重化電源 | 搭載可能数 | 備考 | |
| DU-100 | ○ | 8台 | 3Uサイズ＋FAN（1U） | |
| DU-40 | ○ | 2台 | 1U サイズ | |
| DU-20 | ― | 1台 | 1Uハーフサイズ | |
| 仕様・定格
| 信号規格 | 映像 HD | SMPTE292M準拠 1080i/59.94Hz HD-SDI |
| 映像 SD | SMPTE259M準拠 525i/59.94Hz SD-SDI | |
| 信号入力 | 1系統 BNCコネクタ アクティブループスルー | |
| 信号出力 | 1系統2分配 BNCコネクタ バイパス機能付 | |
| 制御信号入出力 | LAN | 1系統 10Base-T/100Base-TX RJ-45 シリアル制御とトレードオフ |
| パラレル制御 | 1系統 ミニチュアデルタリボン（MDR）36ピン | |
| シリアル制御 | 1系統 RS-232C または RS-422 D-SUB 9pin | |
| アラーム接点出力 | DU-100 ： 1系統 アンフェノール14pin 各電源ユニット DU-101FAN ： 1系統アンフェノール14pin DU-40 ： 1系統アンフェノール14pin DU-20 ： 1系統 ミニチュアデルタリボン（MDR）14pin |
|
| 遅延量 | HD‐SDI | 約1.0us |
| SD‐SDI | 約4.3us | |
| 使用条件 | 連続使用 | |
| 設置環境 | 屋内 | |
| 動作環境 | 周囲温度：5℃～40℃ 周囲湿度：10％～90％(結露なきこと) | |
| 外形寸法（mm） | DU-100： 430（W）×400（D）×132（H） DU-101FAN ： 430（W）×380（D）×44（H） DU-40 ： 430（W）×321（D）×44（H） DU-20 ： 216（W）×310（D）×44（H） |
|
| 重量 | DU-100 ： 約10kg DU-101FAN ：約3.0kg DU-40 ： 約5.5kg DU-20 ： 約2.7kg |
|
| 電源電圧 | AC100V±10%、50/60Hz *200V対応はご相談ください。 | |
| 冗長電源 | DU-100/DU-40 ： 2重化構成 AC入力コンセント 2口 DU-20 ： 2重化構成無し AC入力コンセント 1口 |
|
| ユニット内蔵数による消費電力
| 筐体 | 内蔵ユニット数 | 消費電力 | FANユニット | 消費電力合計 | |
| DU-100 | 0 | 15.5VA | 25.5VA | 41VA | |
| 1 | 29VA | 25.5VA | 54.5VA | ||
| 2 | 38.5VA | 25.5VA | 64VA | ||
| 3 | 47VA | 25.5VA | 72.5VA | ||
| 4 | 56VA | 25.5VA | 81.5VA | ||
| 5 | 64VA | 25.5VA | 89.5VA | ||
| 6 | 73VA | 25.5VA | 98.5VA | ||
| 7 | 82VA | 25.5VA | 107.5VA | ||
| 8 | 91VA | 25.5VA | 116.5VA | ||
| DU-40 | 0 | 13VA | ― | 13VA | |
| 1 | 26.5VA | ― | 26.5VA | ||
| 2 | 27VA | ― | 27VA | ||
| DU-20 | 0 | 6.5VA | ― | 6.5VA | |
| 1 | 16VA | ― | 16VA | ||
| 背面（DU-20実装時）
▲ DU-110M シリアルリモート背面
▲ DU-110M LANリモート背面
*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
