 DU-183M
 放送局間制御信号に、誤り訂正符号を付加



概要

DU-183Mは、ARIB STD-B39で規定されている放送局間制御信号に、オプションとして規定されている誤り訂正符号を付加する装置です。 入力されたSDI信号に多重された放送局間制御信号を検出し、誤り訂正パリティワードを計算・付加し、ヘッダーワードの誤り訂正識別子を“誤り訂正=あり”とします。これ以外の、放送局間制御信号の内容は、CS(チェックサムワード)を除いて、一切変更されません。

特長

放送局間制御信号の検出

ARIB TR-B23に規定されている補助データパケット位置(20および583ラインの0ワード目から)について、検出処理を行います。 放送局間制御信号の検出は、ADF(補助データフラグ)、DID(データ識別ワード)、SDID(第2識別ワード)の全てが一致した場合に、放送局間制御信号=ありと判断します。

誤り訂正符号の検出

ヘッダーワードに含まれる“誤り訂正識別子”により、誤り訂正符号のあり/なしを判断します。

誤り訂正符号付加モード

3ポジションのスイッチで、誤り訂正符号の付加モードが選択できます。
上書き : 無条件に上書きします。
自動  : 入力信号の状態により、 自動的に付加制御を行ないます。
スルー : 入力信号をそのまま出力します。

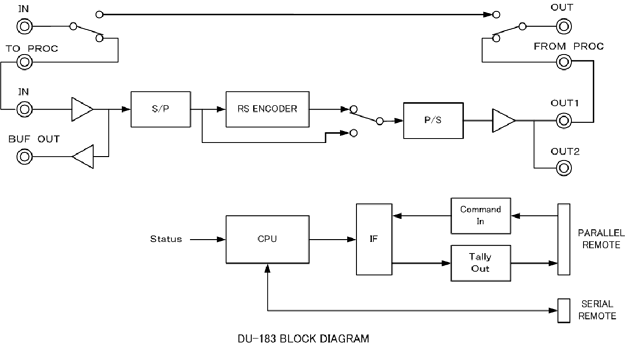

ブロック図

DU-100筐体搭載可能数

筐体 2重化電源 搭載可能数 備考
DU-100 8台 3Uサイズ+FAN(1U)
DU-40 2台 1U サイズ
DU-20 1台 1Uハーフサイズ

仕様

信号規格 映像 HD BTA S004B準拠 1080i/59.94Hz
映像 SD SMPTE259M準拠 525i/59.945Hz SD-SDI
信号入力 1系統 BNCコネクタ アクティブループスルー
信号出力 1系統 BNCコネクタ バイパス機能付
制御信号入出力 パラレル制御 1系統 ミニチュアデルタリボン(MDR)14ピン
シリアル制御 1系統 RS-232C または RS-422 D-SUB 9pin
アラーム接点出力 DU-100 : 1系統 アンフェノール14pin 各電源ユニット
DU-101FAN : 1系統アンフェノール14pin
DU-40 :  1系統アンフェノール14pin
DU-20 : 1系統  ミニチュアデルタリボン(MDR)14pin
遅延量 約1us
使用条件 連続使用
設置環境 屋内
動作環境 周囲温度:5℃〜40℃ 周囲湿度:10%〜90%(結露なきこと)
外形寸法(mm) DU-100: 430(W)×400(D)×132(H)
DU-101FAN : 430(W)×380(D)×44(H)
DU-40 : 430(W)×321(D)×44(H)
DU-20 : 216(W)×310(D)×44(H)
重量 DU-100 : 約10kg
DU-101FAN :約3.0kg
DU-40 : 約5.5kg
DU-20 : 約1.5kg
電源電圧 AC100V±10%、50/60Hz
冗長電源 DU-100/DU-40 : 2重化構成 AC入力コンセント 2口
DU-20 : 2重化構成無し AC入力コンセント 1口
消費電力 DU-20筐体実装時 20VA 以下
