HD/SD放送局間制御信号デコーダ DU-184M
放送局間制御信号を、検出してリレー接点に出力
| 概要
ARIB STD-B39で規定されている放送局間制御信号を、検出する装置です。
・ HD-SDI（SMPTE 292M 1080i/59.94Hz）とSD-SDI（SMPTE 259M 525i/59.94Hz）の両TV方式に対応しています。
・ 検出データ位置は、ARIB TR-B23に準拠しています。
・ 検出結果は、接点により出力されます。
・ 検出できる制御データは、以下の3種類です。
・ 画角モード（カレント映像モード）
・ 音声モード（カレント音声モード）
・ トリガ信号Q1
| 放送局間制御信号の検出
ARIB TR-B23に規定されている補助データパケット位置について、検出処理を行います。 放送局間制御信号の検出は、ADF(補助データフラグ)、DID(データ識別ワード)、SDID(第2識別ワード)、DC（データカウント ワード）の全てが一致した場合に、放送局間制御信号＝ありと判断します。
| 誤り訂正符号（ECC）
入力信号の放送局間制御信号に、誤り訂正符号が重畳されている場合、4ワード誤り検出/2ワード誤り訂正を行うことができます。
| チェックサム（CS）
“誤り訂正符号＝なし”のデータパケットが入力された場合、BTA S-005Bで規定されるチェックサムによりエラーを検出します。
| 検出結果の出力
検出された放送局間制御信号は、リレー接点により出力されます。

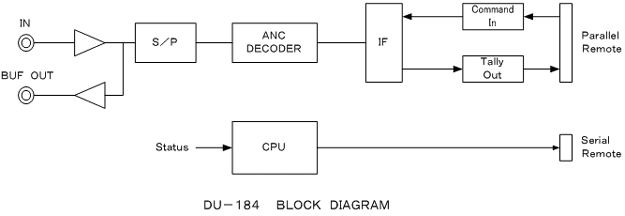

| ブロック図
| 筐体搭載可能数
| 筐体 | 2重化電源 | 搭載可能数 | 備考 | |
| DU-100 | ○ | 8台 | 3Uサイズ＋FAN（1U） | |
| DU-40 | ○ | 2台 | 1U サイズ | |
| DU-20 | ― | 1台 | 1Uハーフサイズ | |
| 仕様・定格
| 信号規格 | 映像 HD | SMPTE 292M準拠 1080i/59.94Hz |
| 映像 SD | SMPTE 259M準拠 525i/59.94Hz | |
| 信号入力 | 1系統 BNCコネクタ アクティブループスルー付 | |
| 制御信号入出力 | パラレル制御 | 1系統 アンフェノール50pin |
| シリアル制御 | 1系統 RS-232C または RS-422 D-SUB 9pin | |
| アラーム接点出力 | DU-100 ： 1系統 アンフェノール14pin 各電源ユニット DU-101FAN ： 1系統アンフェノール14pin DU-40 ： 1系統アンフェノール14pin DU-20 ： 1系統 ミニチュアデルタリボン（MDR）14pin |
|
| 遅延量 | 10ms以内 （放送局間制御信号の変化からタリー出力切り替えまで） | |
| 使用条件 | 連続使用 | |
| 設置環境 | 屋内 | |
| 動作環境 | 周囲温度：5℃～40℃ | |
| 外形寸法（mm） | DU-100： 430（W）×400（D）×132（H） DU-101FAN ： 430（W）×380（D）×44（H） DU-40 ： 430（W）×321（D）×44（H） DU-20 ： 216（W）×310（D）×44（H） |
|
| 重量 | DU-100 ： 約10kg DU-101FAN ：約3.0kg DU-40 ： 約5.5kg DU-20 ： 約1.5kg |
|
| 電源電圧 | AC100V±10%、50/60Hz *200V対応はご相談ください。 | |
| 冗長電源 | DU-100/DU-40 ： 2重化構成 AC入力コンセント 2口 DU-20 ： 2重化構成無し AC入力コンセント 1口 |
|
| 消費電力 | DU-20筐体実装時 20VA 以下 | |

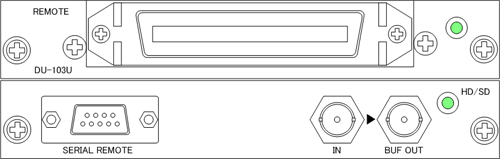

| 背面
