　DU-100シリーズ

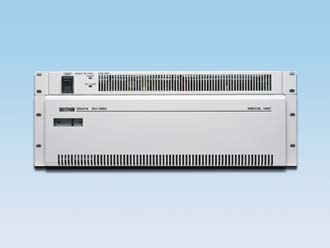

　DU-100/40/20

　アンシラリ製品を中心に各種モジュールを格納
　2重化電源装備で高信頼性

カタログダウンロード
技術的なお問い合わせ
価格のお問い合わせ
資料請求シート
よくあるお問い合わせ

概要

DU-100シリーズの基板を実装可能な筐体は、DU-20、DU-40、DU-100の3種類があります。DU-20は、DU-100シリーズの基板を2スロット分実装可能な1Uハーフラックサイズ筐体です。DU-40は、DU-100シリーズの基板を4スロット分実装可能な1Uサイズ筐体です。DU-100は、DU-100シリーズの基板を16スロット分実装可能な3Uサイズ筐体です。DU-40とDU-100は電源が二重化されています。 DU-100に実装可能な電源ユニットは、最大電源容量が120VAまたは150VAの2つのタイプがあります。DU-100筐体の場合は、内蔵するユニットによっては空冷用に1Uラックマウントサイズの専用ファンユニット（DU-101U）が必要な場合があります。

特長

モジュール実装

DU-100シリーズの各種モジュールを実装できます。実装できる基板の数は、筐体の大きさによって異なります。

二重化電源

DU-40とDU-100筐体の場合は、電源が二重化されています。

DU-100製品

型名	製品名	DU-100 最大搭載数	DU-40 最大搭載数	DU-20 最大搭載数
DU-104MSW	4対1 SDIブランキングスイッチャ	8台	2台	1台
DU-104MSW2	8対2　SDIブランキングスイッチャ	5台	1台	―
DU-104SDI	2対1（2回路） SDIスイッチャ（リレー切替）	8台	1台	―
DU-104SIF	2対1 シリアル切替器	16台	3台	1台
DU-104PIF	2対1 パラレル切替器	5台	1台	―
DU-110HS	タイトルジェネレータ　（半角カタカナ、英数字）	16台	4台	2台
DU-110M	マルチタイトルジェネレータ　（かな漢字）	8台	2台	1台
DU-111M	放送局間制御信号モニタ	16台	4台	2台
DU-122M	ロゴジェネレータ/DSK	16台	4台	2台
DU-151M	タイムコードモニタ	16台	4台	2台
DU-160M	フレームシンクロナイザ	8台	2台	1台
DU-171M	CM確認信号検知器	16台	4台	2台
DU-172	CMコード表示器	16台	4台	2台
DU-180M	デジタルキュートリガーエンコーダ/デコーダ	8台	2台	1台
DU-182M	放送局間制御信号エンコーダ/デコーダ	―	1台（専用）	―
DU-183M	放送局間制御信号誤り訂正符号エンコーダ	8台	2台	1台
DU-184M	放送局間制御信号デコーダ	8台	2台	1台
DU-185M	放送局間制御信号インサータ	8台	2台	1台

DU-100/40/20筐体搭載可能数

筐体	2重化電源	スロット数	備考
DU-100	○	16スロット	3Uサイズ+FAN(1U)
DU-40	○	4スロット	1U サイズ
DU-20	―	2スロット	1Uハーフサイズ

仕様

使用条件		連続使用
設置環境		屋内
動作環境		周囲温度：5℃～40℃　周囲湿度：5％～90％(結露なきこと)
外形寸法（mm）突起物は含まず		DU-100： 430（W）×400（D）×132（H）　 DU-101FAN ： 430（W）×380（D）×44（H） DU-40 ： 430（W）×321（D）×44（H） DU-20 ： 216（W）×310（D）×44（H）
重量		DU-100 ：約10kg DU-101FAN ：約3.0kg DU-40 ：約5.5kg DU-20 ：約1.5kg
電源電圧		AC100V±10%、50/60Hz　*200V対応はご相談ください。
冗長電源		DU-100/DU-40 ： 2重化構成　AC入力コンセント　2口 DU-20 ： 2重化構成無し　AC入力コンセント　1口
消費電力（電気容量）		DU-100 ： (120VA) DU-101FAN ： 26VA DU-40 ： (最大30VA） DU-20 ： (最大30VA）
アラーム出力		DU-100 ： 1系統　アンフェノール14pin 各電源ユニット DU-101FAN ：　1系統アンフェノール14pin DU-40 ：　 1系統アンフェノール14pin DU-20 ：　1系統　ミニチュアデルタリボン（MDR）14pin
