タイトルジェネレータ DU-110HS
SDI映像信号に文字をスーパーインポーズ
半角カタカナ、英数字に対応
| 概要
DU-110HSは、HD-SDIまたはSD-SDI映像信号に、文字キャラクタ（16×24ドット固定フォント）をスーパーインポーズす るユニットです。 HD-SDIとSD-SDIの切り換えは、入力信号により自動的に行われます。
スーパーインポーズする文字タイトルの文字・表示位置・文字サイズなどは、コマンドによって指定することができます。 RS-232CまたはRS-422準拠のシリアル通信により設定します。
設定した文字情報を基板上のEEPROM記憶し、電源投入時に自動的に再表示することが可能です。*1
文字サイズを、4段階まで切り替えることができ、最小文字サイズの場合、8行×24文字までの表示が可能です。
表示できる文字種類は、数字、記号、アルファベット、半角カタカナなど196文字です。
入力＝出力間で、エンベデッドオーディオ、タイムコード、字幕コード、放送局間制御信号などのアンシラリーデータは、全て保護されます。
筐体はDU-20、DU-40、DU-100から選択できます。DU-40/100はマスター運用に適した2重化電源に対応しており、電源断 時のバイパス機能（IN=OUT1間）があります。
従来製品：DU-110H・DU-110Sと仕様が異なる部分があります。 *1 EEPROMの書き換え 回数には、制限があります。
| 文字スーパー機能
文字サイズを、4段階まで切り替えることができ、最小文字サイズの場合、8行×24文字までの表示が可能です。
表示できる文字種類は、数字、記号、アルファベット、半角カタカナなど196文字です。
| 外部PCとの通信機能
外部PCなどからのシリアル通信（RS-232CまたはRS-422 工場出荷時設定）により、簡単に文字スーパーを指定できます。
| 文字データの保持
設定した文字情報を基板上のEEPROM記憶し、電源投入時に自動的に再表示することが可能です。*1
*1 EEPROMの書き換え回数には、制限があります。
| 使用例
モニタ画像にID番号などをスーパーインポーズし、番組制作、放送運行の支援など。

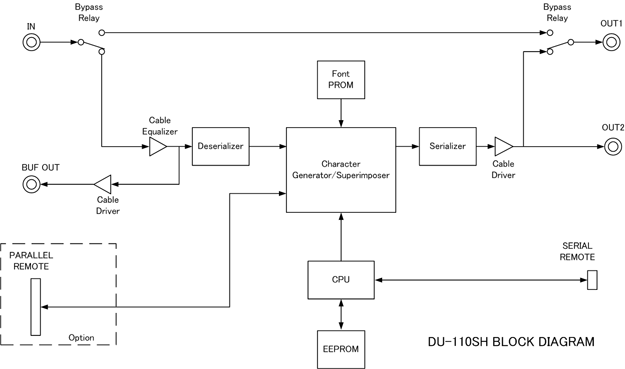

| ブロック図
| 文字仕様
| 項目 | 機能 | |
| 表示フォント | 16×24ドット | |
| 文字サイズ | 4種類（全画面共通で1種類選択） | |
| 表示文字種類 | 英数字・記号・スペース：95文字 半角カタカナ：86文字 特殊フォント：15文字 | |
| 最大表示数 | 文字サイズ1 HD：24文字×8行 SD：20文字×8行 文字サイズ2 HD：14文字×5行 SD：11文字×4行 文字サイズ3 HD： 9文字×3行 SD：7文字×3行 文字サイズ4 HD： 5文字×2行 SD：5文字×2行 |
|
| 表示方式 | 文字色＝白100％ 固定エッジ色＝黒（ペデスタルレベル）固定 | |
| 表示位置 | 24文字×8行の先頭文字の表示位置のみ指定可能。以降の文字表示位置は、文字サイズにより固定 指定最小単位：X＝4ピクセル、Y＝2ライン *ソフトエッジ処理、文字付加後の帯域制限処理は行っていません。 |
|

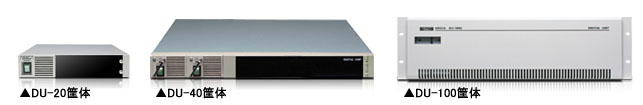

| DU-100筐体搭載可能数
| 筐体 | 2重化電源 | 搭載可能数 | 備考 | |
| DU-100 | ○ | 16台 | 3Uサイズ | |
| DU-40 | ○ | 4台* | 1U サイズ | |
| DU-20 | ― | 2台* | 1Uハーフサイズ | |
* オプションのパラレル制御DU-103を実装した場合は搭載可能数は1台減少します。
| 仕様・定格
| 信号規格 | 映像 HD | SMPTE292M準拠 1080i/59.94Hz HD-SDI |
| 映像 SD | SMPTE259M準拠 525i/59.94Hz SD-SDI | |
| 信号入力 | 1系統 BNCコネクタ アクティブループスルー HD/SDは自動切替え | |
| 信号出力 | 1系統2分配 BNCコネクタ バイパス機能付 | |
| 制御信号入出力 | シリアル制御 | 1系統 RS-232CまたはRS-422 （D-SUB 9pin） 工場出荷時設定 |
| パラレル制御 | オプション DU-103 （1スロット） | |
| 筐体アラーム | DU-100 ： 1系統 アンフェノール14pin 各電源ユニット DU-101FAN ： 1系統アンフェノール14pin DU-40 ： 1系統アンフェノール14pin DU-20 ： 1系統 ミニチュアデルタリボン（MDR）14pin |
|
| 使用条件 | 連続使用 | |
| 設置環境 | 屋内 | |
| 動作環境 | 周囲温度：5℃～40℃ | |
| 外形寸法（mm） | DU-100： 430（W）×400（D）×132（H） DU-101FAN ： 430（W）×380（D）×44（H） DU-40 ： 430（W）×321（D）×44（H） DU-20 ： 216（W）×310（D）×44（H） |
|
| 重量 | DU-100 ： 約10kg DU-101FAN ：約3.0kg DU-40 ： 約5.5kg DU-20 ： 約2.7kg |
|
| 電源電圧 | AC100V±10%、50/60Hz *200V対応はご相談ください。 | |
| 冗長電源 | DU-100/DU-40 ： 2重化構成 AC入力コンセント 2口 DU-20 ： 2重化構成無し AC入力コンセント 1口 |
|
| 背面
▲ DU-110HS
▲ DU-103Uパラレル制御オプション
*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
