SDIブランキングスイッチャ｜DU-104MSW

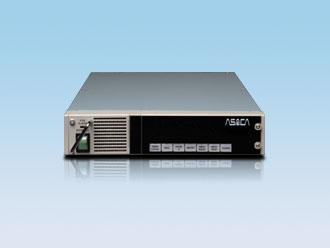

　SDIブランキングスイッチャ

　DU-104MSW

　4対1のSDIブランキングスイッチャ
　入力1は電源断時のバイパス機能
　

カタログダウンロード
技術的なお問い合わせ
価格のお問い合わせ
資料請求シート
よくあるお問い合わせ

概要

DU-104MSWはモジュールタイプの4対1のマルチSDI信号切換器です。
・入力信号を自動判別し、HD-SDI信号およびSD-SDI信号に対応します。
・各入力系統には、ケーブルイコライザが実装されています。
・同期信号を入力すれば、ブランキング切り換えが可能です。
・出力系統には、リクロッカとケーブルドライバを装備しています。
・電源断時、入力コネクタ1と出力コネクタ1との間を、高周波リレーによりバイパスすることができます。
・筐体はDU-20/40/100から選択できます。DU-40/100はマスター運用に適した2重化電源に対応しています。

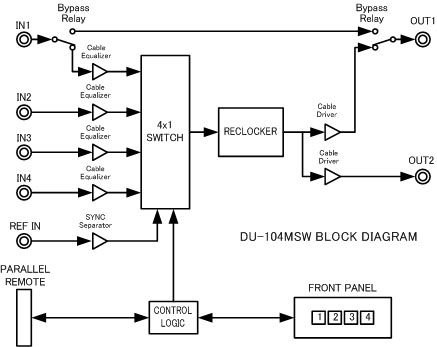

ブロック図

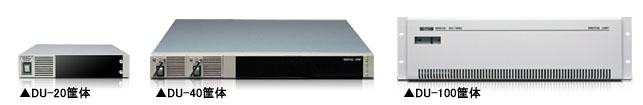

DU-100筐体搭載可能数

筐体	2重化電源	搭載可能数	備考
DU-100	○	8台	3Uサイズ
DU-40	○	2台	1U サイズ
DU-20	―	1台	1Uハーフサイズ

仕様

信号規格	映像　HD	SMPTE 292M準拠 1080i/59.94Hz
	映像　SD	SMPTE 259M準拠 525i/59.94Hz
信号入力		4系統　BNCコネクタ
信号出力		1系統　2分配　BNCコネクタ　OUT1のみバイパス機能
制御信号入出力	パラレル制御	1系統　D-SUB　24pin
	筐体アラーム	DU-100 ： 1系統　アンフェノール14pin 各電源ユニット DU-40 ：　 1系統アンフェノール14pin DU-20 ：　1系統　ミニチュアデルタリボン（MDR）14pin
使用条件		連続使用
設置環境		屋内
動作環境		周囲温度：5℃～40℃
外形寸法（mm）		DU-100： 430（W）×400（D）×132（H） DU-40 ： 430（W）×321（D）×44（H） DU-20 ： 216（W）×310（D）×44（H）
重量		DU-100 ：約10kg DU-40 ：約5.5kg DU-20 ：約1.5kg
電源電圧		AC100V±10%、50/60Hz　*200V対応はご相談ください。
冗長電源		DU-100/DU-40 ： 2重化構成　AC入力コンセント　2口 DU-20 ： 2重化構成無し　AC入力コンセント　1口
消費電力		DU-20筐体実装時　20VA 以下

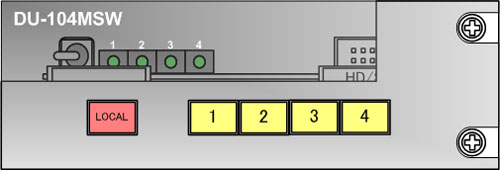

前面

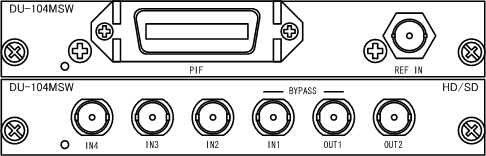

背面

その他の切替器製品

型名	製品名
DU-104MSW2	8対2のSDIブランキングスイッチャ　DU-104MSWの拡張モデル
DU-104SDI	2対1のSDIスイッチャ
DU-104SIF	2対1のシリアル切替器
DU-104PIF	2対1のパラレル切替器
