タイムコードモニタ DU-151M
タイムコードを検出して表示。
オフセット値を付加した表示も可能です。
| 概要
DU-151Mは入力されたHD-SDIまたはSD-SDI映像信号の補助データパケット領域に多重されている、タイムコード（SMPTE RP188準拠）を検出して表示します。
検出および表示処理を、ハードウェアで行うためフィールド/フレーム遅延を発生しません。また、シリアル通信により、設定されたオフセット値 を加えたタイムコード値を表示します。タイムコード表示の日替わり時刻を、24～36時まで値で設定できます。さらに、読み取りしたタイム コードをシリアル通信で外部に出力することができます。
HD-SDI、SD-SDIの切換えは入力信号により自動的に行われます。
| 時間情報パケット検出
SMPTE RP188に規定されている、時間情報パケットを検出します。
| LTC/VITC
検出パケットのタイムコード識別コードにより、タイムコードがLTCかVITCを検出します。
｢自動｣モードの場合、若いラインに重畳されているタイムコードを優先して検出します。
｢LTC｣または「VITC」モードの固定も可能です。
| オフセット値の加算（減算）
・オフセット値の設定
シリアル通信コマンドにより、3種類のオフセット値を設定することが可能です。
・オフセット値の加算（減算）
設定された3種類のオフセット値から、1つを選択して検出したタイムコードに加算（減算）します。
・ドロップフレームについて
ドロップフレームについては特別な処理は行いません。
| タイムコードの表示
・表示の仕様
オフセット値を加算（減算）したタイムコードを、表示文字に変換し、映像信号にスーパーインポーズします。
HH：MM：SS：FFと表示されます。
VITCモードの場合、フレーム表示の右側に「*」マークで2ndフィールドを表示します。
・表示遅延時間
重畳されているタイムコードと、表示する映像信号との間に、フィールド/フレーム遅延は発生しません。
| 表示例

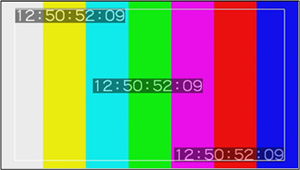

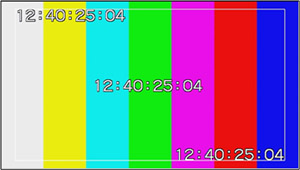

▲表示例：表示方式1（写真左）と 表示方式2（写真右）
| 表示文字の仕様
・表示フォント ： 16×24ドット
・文字サイズ ： 2種類 Sサイズ、Lサイズ （内部ディップスイッチ切り換え）
・表示方式 1 ： 100% スーパーインポーズ 文字色＝白/エッジ色＝黒*
・表示方式 2 ： 50% ミックス 文字色＝白/背景色=黒
・水平位置 ： 左端、画面中央、右端 の固定3種類、ユーザー指定1種類
・垂直位置 ： 上端、画面中央、下端 の固定3種類、ユーザー指定1種類
*ソフトエッジ処理、スーパー文字付加後の帯域制限処理は行っていません
*水平位置、垂直位置は独立して設定することが可能です。
| タイムコード値の読み出し
外部からシリアル通信でタイムコード値を読み出すことが可能です。

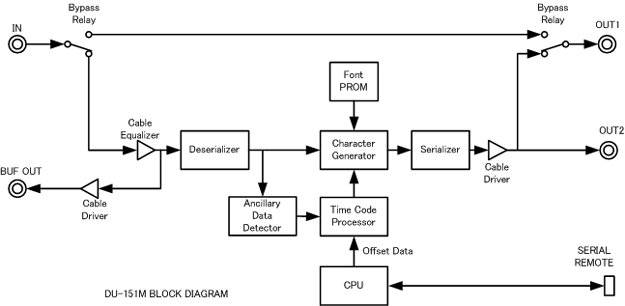

| ブロック図

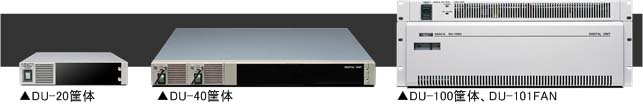

| 筐体搭載可能数
| 筐体 | 2重化電源 | 搭載可能数 | 備考 | |
| DU-100 | ○ | 16台 | 3Uサイズ＋FAN（1U） | |
| DU-40 | ○ | 4台 | 1U サイズ | |
| DU-20 | ― | 2台 | 1Uハーフサイズ | |
| 仕様・定格
| 信号規格 | 映像 HD | SMPTE 292M準拠 1080i/59.94Hz |
| 映像 SD | SMPTE 259M準拠 525i/59.94Hz | |
| タイムコードパケット規格 | SMPTE 188RP | |
| タイムコード規格 | SMPTE 12M | |
| 信号入力 | 1系統 BNCコネクタ アクティブループスルー | |
| 信号出力 | 1系統2分配 BNCコネクタ 電源断時、IN＝OUT1間は高周波リレーによりバイパスされます |
|
| 制御信号入出力 | シリアル制御 | 1系統 RS-232C または RS-422 D-SUB 9pin |
| アラーム接点出力 | DU-100 ： 1系統 アンフェノール14pin 各電源ユニット DU-101FAN ： 1系統アンフェノール14pin DU-40 ： 1系統アンフェノール14pin DU-20 ： 1系統 ミニチュアデルタリボン（MDR）14pin |
|
| 使用条件 | 連続使用 | |
| 設置環境 | 屋内 | |
| 動作環境 | 周囲温度：5℃～40℃ | |
| 外形寸法（mm） | DU-100： 430（W）×400（D）×132（H） DU-101FAN ： 430（W）×380（D）×44（H） DU-40 ： 430（W）×321（D）×44（H） DU-20 ： 216（W）×310（D）×44（H） |
|
| 重量 | DU-100 ： 約10kg DU-101FAN ：約3.0kg DU-40 ： 約5.5kg DU-20 ： 約1.5kg |
|
| 電源電圧 | AC100V±10%、50/60Hz *200V対応はご相談ください。 | |
| 冗長電源 | DU-100/DU-40 ： 2重化構成 AC入力コンセント 2口 DU-20 ： 2重化構成無し AC入力コンセント 1口 |
|
| 消費電力 | 10VA以下 DU-20筐体実装時 20VA 以下 | |
| 背面
*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
