HD/SD放送局間制御信号インサータ DU-185M
ARIB STD-B39で規定されている放送局間制御信号を重畳（インサート）する装置
| 概要
ARIB STD-B39で規定されている放送局間制御信号を、接点制御のタイミングでSDI信号に重畳する装置です。
・ HD-SDI（SMPTE 292M 1080i/59.94Hz）とSD-SDI（SMPTE 259M 525i/59.94Hz）の両TV方式に対応しています。
・ 多重データ位置は、ARIB TR-B23に準拠しています。
・ 接点により多重制御することができます。
・ 多重できる制御データは、以下の3種類です。
・ 画角モード（カレント映像モード）
・ 音声モード（カレント音声モード）
・ トリガ信号Q1
| 放送局間制御信号データの多重
ARIB TR-B23に規定されている補助データパケット位置（HDTV＝20および583ライン、SDTV＝19および281ラインの0ワード目から）に、放送局間制御信号の データ部分を多重します。
| 誤り訂正パリティワードの計算
ARIB STD-B39の規定に従い、UDW（ユーザーデータワード：255ワード）のうち、先頭のヘッダーワードを除く、2～249ワードに対して、リード・ソロモン訂正符 号＝RS(254,248）の誤り訂正パリティ（6ワード）を計算して付加します。
| 放送局間制御信号のフォーマット
ADF(補助データフラグ)、DID(データ識別ワード)、SDID(第2識別ワード)、DC（データカウントワード）および、ヘッダー ワードをARIB STD-B39に規定されている内容で多重します。
また、上位2ビットは規定されているパリティビットを計算して多重します。
ヘッダーワードに含まれる“誤り訂正識別子”およびCI（連続性指標）は、自動的に生成されます。
| チェックサムワードの多重
BTA S-005B（HDTV）またはSMPTE 291M（SDTV）の規定に従って、CS（チェックサムワード）を計算し、補助データパケット最終ワードに付加されます。
| アンシラリデータの保護
放送局間制御信号以外のアンシラリデータは、すべて保護されます。

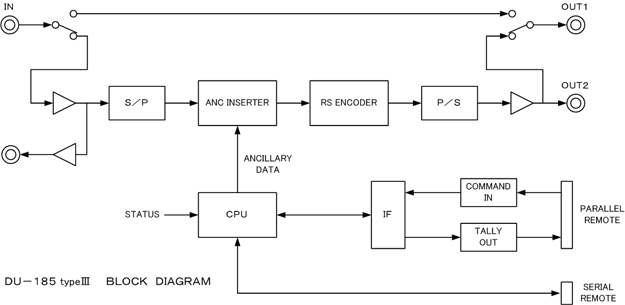

| ブロック図
| 筐体搭載可能数
| 筐体 | 2重化電源 | 搭載可能数 | 備考 | |
| DU-100 | ○ | 8台 | 3Uサイズ＋FAN（1U） | |
| DU-40 | ○ | 2台 | 1U サイズ | |
| DU-20 | ― | 1台 | 1Uハーフサイズ | |
| 仕様・定格
| 信号規格 | 映像 HD | SMPTE 292M準拠 1080i/59.94Hz |
| 映像 SD | SMPTE 259M準拠 525i/59.94Hz | |
| 信号入力 | 1系統 BNCコネクタ アクティブループスルー | |
| 信号出力 | 1系統2分配 BNCコネクタ | |
| 制御信号入出力 | シリアル制御 | 1系統 RS-232C または RS-422 D-SUB 9pin |
| パラレル制御 | 1系統 アンフェノール 50pin | |
| アラーム接点出力 | DU-100 ： 1系統 アンフェノール14pin 各電源ユニット DU-101FAN ： 1系統アンフェノール14pin DU-40 ： 1系統アンフェノール14pin DU-20 ： 1系統 ミニチュアデルタリボン（MDR）14pin |
|
| 遅延量 | 約1.4us（HD） | |
| 使用条件 | 連続使用 | |
| 設置環境 | 屋内 | |
| 動作環境 | 周囲温度：5℃～40℃ | |
| 外形寸法（mm） | DU-100： 430（W）×400（D）×132（H） DU-101FAN ： 430（W）×380（D）×44（H） DU-40 ： 430（W）×321（D）×44（H） DU-20 ： 216（W）×310（D）×44（H） |
|
| 重量 | DU-100 ： 約10kg DU-101FAN ：約3.0kg DU-40 ： 約5.5kg DU-20 ： 約1.5kg |
|
| 電源電圧 | AC100V±10%、50/60Hz *200V対応はご相談ください。 | |
| 冗長電源 | DU-100/DU-40 ： 2重化構成 AC入力コンセント 2口 DU-20 ： 2重化構成無し AC入力コンセント 1口 |
|
| 消費電力 | DU-20筐体実装時 20VA 以下 | |

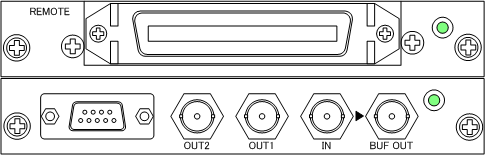

| 背面
