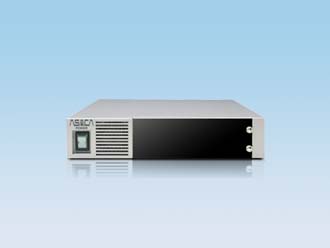

 DU-122M
 SDI映像信号にロゴ画像をスーパーインポーズ
 局ロゴや情報カメラ回線名表示などに最適

概要

DU-122Mは本体に2枚(FILL/KEY時は最大1素材)の画像を記録し、入力SDI映像にスーパーインポーズする装置です。内部のディップスイッチで、セルフキーモード、FILL/KEYモードを選択できます。
電源投入だけで選択されたロゴ画像を、自動的にスーパーインポーズしますので、常時表示が必要な情報カメラの回線名表示や、局ロゴのウォーターマーク表示などにご利用いただけます。
HD-SDI/SD-SDIのマルチSDI入出力に対応。
画像の記録はベースバンドのSDI信号の入力です。KEY信号は順次記録になります。
LINE入出力間で、Embedded Audio などのアンシラリデータは全て保護されます。
筐体はDU-20、DU-40、DU-100から選択できます。DU-40/100はマスター運用に適した2重化電源に対応しており、電源断時のバイパス機能(IN=OUT1間)があります。

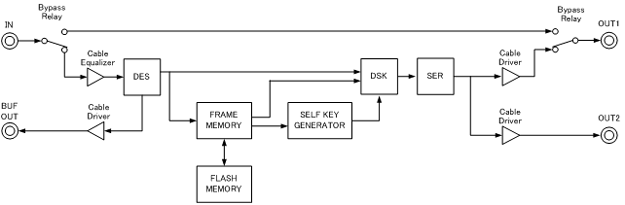

ブロック図

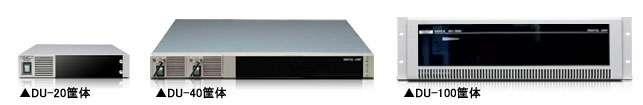

DU-100筐体搭載可能数

筐体 2重化電源 搭載可能数 備考
DU-100 16台 3Uサイズ
DU-40 4台 1U サイズ
DU-20 2台 1Uハーフサイズ

仕様

信号規格 映像 HD SMPTE292M準拠 1080i/59.94Hz HD-SDI
映像 SD SMPTE259M準拠 525i/59.94Hz SD-SDI
信号入力 1系統 アクティブループスルー 1系統付
信号出力 1系統2分配 BNCコネクタ バイパス機能付
制御信号入出力 シリアル制御 1系統 (メンテナンス用 D-Sub 9pin)
パラレル制御 1系統 アンフェノール24pin オプション
筐体アラーム DU-100 : 1系統 アンフェノール14pin 各電源ユニット
DU-101FAN : 1系統アンフェノール14pin
DU-40 :  1系統アンフェノール14pin
DU-20 : 1系統  ミニチュアデルタリボン(MDR)14pin
ロゴ記録フォーマット FILL信号 4:2:2 8bit
*LINE入出力間のDSKプロセスなどは、4:2:2 10bitで処理されます
KEY信号 4:0:0 8bit
*セルフキーモードの場合、キー信号も4:2:2 8bitで記録されます。
使用条件 連続使用
設置環境 屋内
動作環境 周囲温度:5℃〜40℃
外形寸法(mm) DU-100: 430(W)×400(D)×132(H)
DU-101FAN : 430(W)×380(D)×44(H)
DU-40 : 430(W)×321(D)×44(H)
DU-20 : 216(W)×310(D)×44(H)
重量 DU-100 : 約10kg
DU-101FAN :約3.0kg
DU-40 : 約5.5kg
DU-20 : 約2.7kg
電源電圧 AC100V±10%、50/60Hz
冗長電源 DU-100/DU-40 : 2重化構成 AC入力コンセント 2口
DU-20 : 2重化構成無し AC入力コンセント 1口

背面

DU-122M ロゴジェネレータ/DSK

パラレル制御(オプション)
