AVD-200製品ラインナップ

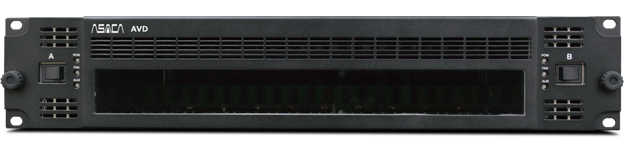

 ▲AVD-200-2 2Uフル筐体 |
 ▲AVD-200-1 1Uフル筐体 |
| 概要
3G/HD/SD/アナログの各モジュールを搭載するAVD-200シリーズです。
筐体サイズは用途や系統数に応じて下記2種から選べます。
| 筐体
○AVD-200-2 2Uフル筐体 20モジュール搭載可能 2重化電源
○AVD-200-1 1Uフル筐体 6モジュール搭載可能 2重化電源
| モジュール
| 型名 | モジュール名 | スロット数 |
AVD-200シリーズLineUP  |
||
| AVD-22-8D |
3G/HD/SD-SDI 1入力8分配器 | 2 |
| AVD-22-4D | 3G/HD/SD-SDI 1入力4分配器 | 1 |
| AVD-23-8A |
アナログビデオ 1入力8分配器 | 2 |
| AVD-23-4A | アナログビデオ 1入力4分配器 | 1 |
| AVD-24-4D | デジタルオーディオ 1入力4分配器 | 1 |
| AVD-24-8D |
デジタルオーディオ 1入力8分配器 | 2 |
| AVD-25-8A |
アナログオーディオ 1入力8分配器 | 2 |
| AVD-26 |
オーディオA/D 8チャンネル | 2 |
| AVD-27-4DB | 3G/HD/SD-SDI フレームシンクロナイザ | 2 |
| AVD-27-4D | 3G/HD/SD-SDI フレームシンクロナイザ | 1 |
| AVD-28-8D |
3G/HD/SD-SDI デジタル音声8系統マルチプレクサ | 2 |
| AVD-28-4D |
3G/HD/SD-SDI デジタル音声4系統マルチプレクサ | 2 |
| AVD-28-8A |
3G/HD/SD-SDI アナログ音声8系統マルチプレクサ | 2 |
| AVD-29-8D |
3G/HD/SD-SDI デジタル音声8系統デマルチプレクサ | 2 |
| AVD-29-8A |
3G/HD/SD-SDI アナログ音声8系統デマルチプレクサ | 2 |
| AVD-221 |
HD/SDダウンコンバータ | 1 |
| AVD-222 |
SD/HDアップコンバータ | 1 |
| AVD-223 | 3G/HD-SDI タイムロゴジェネレータ | 2 |
| AVD-223-C | タイムロゴコントローラ | 2 |
| AVD-224-L |
3G/HD/SD-SDI シグナルジェネレータ LTC出力対応 | 2 |
| AVD-224 |
3G/HD/SD-SDI シグナルジェネレータ | 1 |
*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
