4K テスト信号発生器 TG4000A
| 概要
TG4000は、4K（3840×2160/4096×2160）テスト信号発生器です。 3G-SDI×4出力で4K信号を構成します。
自然画画像出力、映像スクロール、映像レベル可変機能、Lip Sync信号出力を備えておりコーデック等含めた システム評価や4K業務用機器の評価に最適です。さらに、独立した3系統の4K信号出力、同期信号出力、ゲンロック機能、ロゴ・マーカー信号重畳機能を装備 しており回線チェック等にも最適な装置です。
また、HDR対応のオプションとして、HDR画像を本体に取り込むための変換オフラインソフト、およびHDR評価グレースケールチャートを用 意しました。
○3G-SDI×4出力で4K（3840×2160/4096×2160）を構成
○データサンプル構造Square division、2-sample interleave divisionに対応
○独立3系統の4K信号出力(メイン 2系統出力、カラーバー 1系統出力、ブラック 1系統出力)
○カラリメトリ Rec. ITU-R BT.2020/BT.709対応
○ゲンロック機能(BB/3値SYNC/CW 10MHz)
○3G-SDI×4の出力リンク位相の独立可変機能
○組み合わせ画像スクロール、バウンス機能
○オンスクリーン出力(浮動体、キャラクタ、マーカー信号)
○4Kモノスコ、4K自然画像標準装備
○Embedded音声 48kHz、96kHz 対応
○同期信号出力(BB/3値SYNC/音声Word Clock)
○XYZカラーバー（ 3840/4096、 BT.709/2020、DCDM ）搭載
○ペイロードID編集機能
○メモリ機能、シーケンス機能、コマンドリモート（LAN）対応
○フレームレート30p/60p対応
| HDR対応オプション
○HDR変換オフラインソフト HDR元素材をHLG/PQに変換し、USBメモリから本体に取り込み可能
○HDRテストチャート HLGに対応した評価グレースケールチャート

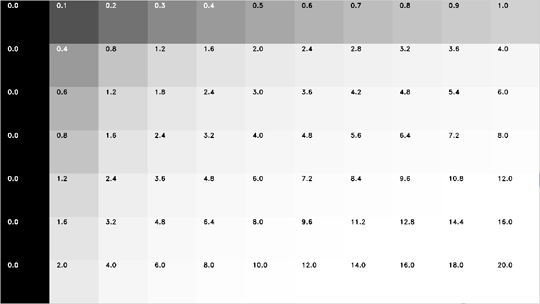

▲HDRテストチャートイメージ
| TG4000A信号入出力図

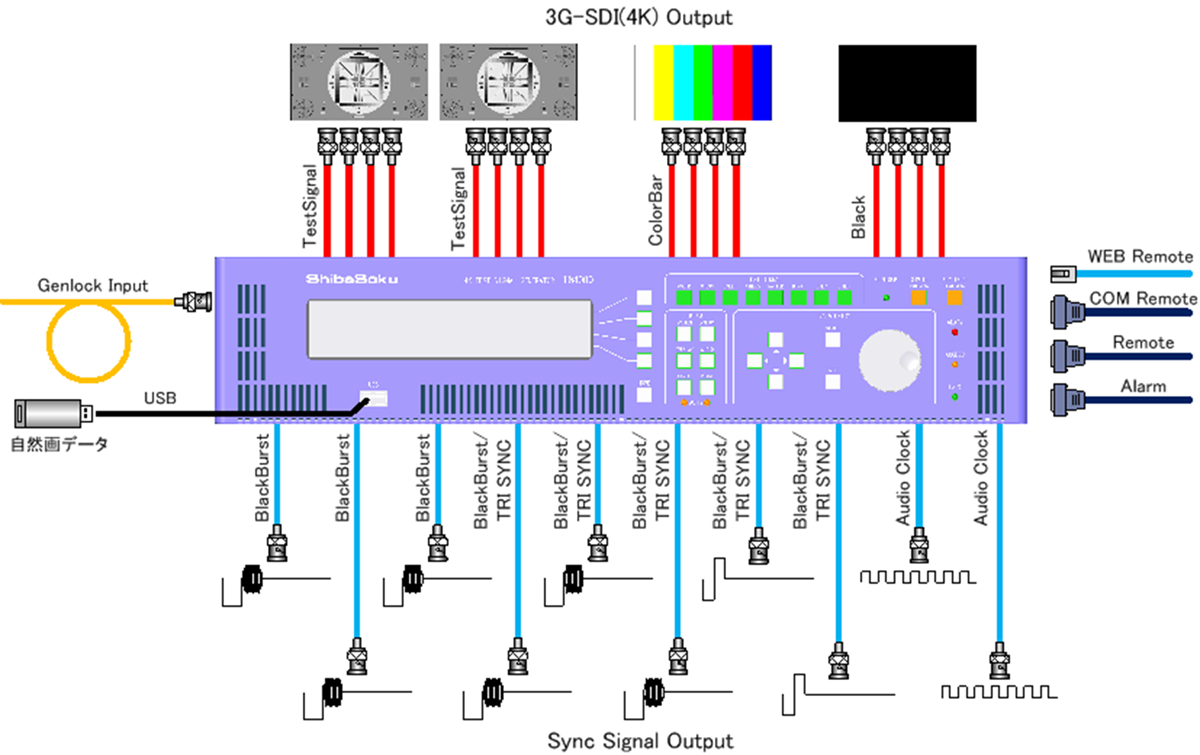

▲TG4000A信号入出力図
| 仕様・定格
| 1．入力仕様 | |
| リファレンス | BB/3値SYNC/CW 10MHz BNC 1系統（ループスルー） 75Ω |
| 2．出力仕様 | |
| SG-A/SG-B(メイン） | 3G-SDI×4出力 BNC 2系統 75Ω |
| CB（カラーバー） | 3G-SDI×4出力 BNC 1系統 75Ω |
| BLACK | 3G-SDI×4出力 BNC 1系統 75Ω ※音声なし |
| サンプル構造 | Square division、2-sample interleave division |
| アナログ同期信号出力 | BNC 10系統 75Ω 出力位相可変対応 OUT1～OUT3 BB固定、OUT4～OUT6 組でBB/3値SYNC切替、 OUT7～OUT8 組でBB/3値SYNC切替、OUT9～OUT10 Audio word clock |
| 3．映像仕様 | |
| 有効画素 | 3840×2160pixel、4096×2160pixel |
| リファレンス入力 | 525BB/525BB（10field ID）/3値SYNC 2系統ﾙｰﾌﾟｽﾙｰ BNC 75Ω |
| フレーム周波数 | 60Hz/59.94Hz/50Hz/29.97Hz/30Hz/25Hz/24Hz/23.98Hz |
| サンプリング | YCbCr/RGB 4:2:2/4:4:4 10bit/12bit |
| カラースペース変換 | Rec. ITU-R BT709/BT2020変換 |
| カラリメトリ | Rec. ITU-R BT.2020/BT.709切替、または2020/709 Split Color bar |
| 重畳信号 | ロゴ（BMPファイル）、マーカー信号 |
| テスト信号 | COLOR BAR、CROSS、SWEEP、WINDOW、RASTER、PATHOLOGICAL、STEP、RAMP、モノスコ、 CZP、RANDOM NOISE、自然画、ユーザー画像 |
| 4．EMBEDDED音声仕様 | |
| サンプリング、量子化 | 48kHz（映像クロックと同期） 20bit、24bit |
| チャンネル数 | 16ch（ Level A時）、32ch（Level B時） |
| テスト音声信号 | 周波数 ：400Hz、1kHz、3kHz、Sweep、Variable (20Hz～20kHz) レベル ：-18dBFS、-20dBFS、Mute、Sweep、 Variable(-60dBFS～0dBFS) |
| 5．ファンクション | ゲンロック位相可変＊1、SDIリンク間出力位相可変、映像レベル可変、 映像・ロゴスクロール（上下、左右、ランダム）、映像バウンス、 Lip Sync信号出力、ユーザー画像出力、ロゴ・マーカー信号重畳 |
| 6．リモート | 接点（D-sub 15ピン）、LAN（10/100BASE-T）、RS232C（ D-sub 9ピン） |
| 7．アラーム出力 | 接点（D-sub 9ピン） |
| 8．電源、外形、重量 | AC100～240V 50/60Hz 150VAmax 426（W）×88（H）×550（D）mm 約8.4kg |
| 9．オプション | TG4000401 4K自然画セット（ Rec. ITU-R BT.2020/BT.709） TG4000402 4K3D自然画セット（ LBL、SBS、T＆B） HDR変換オフラインソフト、HDRテストチャート |
*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
