HDR/SDRコンバータ DUX-210
12G-SDI対応。HD⇔HD時は4系統の個別変換が可能
HLG・PQ・S-Log・シーン/ディスプレイリファード対応
| 概要

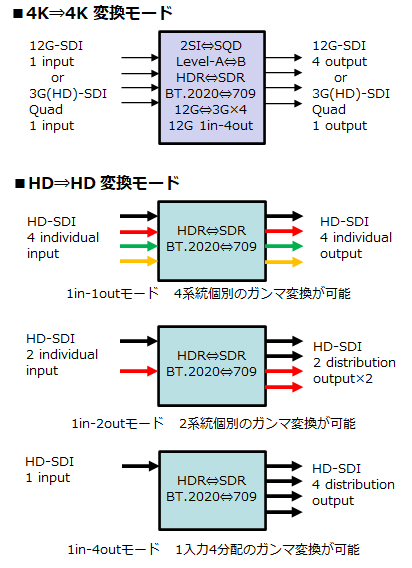

DUX-210は、放送用途の12G-SDI Single Linkもしくは3G(HD)-SDI Quad Linkの4K信号に対応した、SQD/2SIフォーマット変換、Level-A/Level-Bマッピング変換、HDR/SDRガンマ変換、Rec. ITU-R BT.2020/BT.709カラースペース変換を行う装置です。
DUX-210は、前面モジュールと背面モジュールで構成されます。DUXシリーズの3種類のサイズの筐体、2Uフルサイズ（FRX- 23F）、1Uフルサイズ（FRX-12F）、1Uハーフサイズ（FRX-12H/FRX-12D）に搭載できます。
| 特長
| ○ 12G-SDI対応 ○ 4K→4K、HD→HDのHDR/SDRガンマ変換 ○ HLG Rec.2100、PQ ST-2084、S-Log3対応 ○ Scene Referred、Display Referred対応 ○ 入力OOTF、出力OOTF設定 ○ 入力リファレンス/マッピング出力のスケール調整 ○ Gain/Offset/Knee/Lift調整 ○ BT.2020⇔BT.709カラースペース変換 ○ HD→HDは4系統個別のガンマ変換 ○ ガンマ変換のAll Bypass、機能別Bypass ○ 4K→4Kビデオフォーマット構造変換 ○ エンベデッド音声 16チャンネル対応 ○ ATCタイムコード対応（LTC/VITC） ○ 59.94/50/29.97/25/23.98Hz対応 ○ 外部同期 525BB/625BB/3値SYNC ○ 外部同期時はAVDL動作 ○ Fast/Frame同期モード選択 ○ WebリモートGUI制御 ○ 接点供給による任意機能の一括制御 ○ アラーム出力、SNMP対応 |
 |
| 変換対応フォーマット
| HDR変換対応フォーマット
| OUT IN |
SDR 2.0 Rec.1886 |
SDR 2.2 Rec.709 |
SDR 2.4 Rec.1886 |
HLG Rec.2100 |
PQ ST 2084 |
S-Log3 | |
| SDR 2.0 Rec.1886 |
○ | ○ | ○ | ○ | ○ | ○ | |
| SDR 2.2 Rec.709 |
○ | ○ | ○ | ○ | ○ | ○ | |
| SDR 2.4 Rec.1886 |
○ | ○ | ○ | ○ | ○ | ○ | |
| HLG Rec.2100 |
○ | ○ | ○ | ○ | ○ | ○ | |
| PQ ST 2084 |
○ | ○ | ○ | ○ | ○ | ○ | |
| S-Log3 | ○ | ○ | ○ | ○ | ○ | ○ | |
| 筐体搭載可能数
| 筐体 | 2重化電源 | 搭載可能 数 | SNMP監視 | WEB/接点制御 | 備考 | |
| FRX-23F | ○ | 10台 | ○ | ○ | 2U サイズ | |
| FRX-12F | ○ | 3台 | ○ | ○ | 1U サイズ | |
| FRX-12H/12D | ― | 1台 | ○ | ○ | 1U ハーフサイズ | |
| 2U筐体 FRX-23F
| WEBリモート
| 仕様・定格
| 映像入力 |
|
| SDI入力 |
4K時 12G-SDI/3G-Quad/HD-Quad 1系統 BNC 75Ω |
| HD時 HD-SDI 最大4系統 BNC 75Ω | |
| リファレンス入力 |
|
| 外部同期 | 525BB/525BB(10field ID)/625BB/3値SYNC 1系統ループスルー BNC 75Ω |
| 映像出力 |
|
| SDI出力 |
4K時 12G-SDI 1系統4分配出力 BNC 75Ω または 3G-Quad/HD-Quad 1系統 BNC 75Ω |
| HD時 HD-SDI 最大4系統 BNC 75Ω | |
| 映像フォーマット |
|
| 4K | 3840/4096×2160 59.94p/50p（12G-SDI TypeⅠ、3G-Quad SQD/2SI Level-A/B） 29.97p/29.97PsF/23.98p/23.98PsF（HD-Quad） |
| HD | 1920×1080 59.94i/50i/29.97PsF/25PsF/24PsF/23.98PsF（HD-SDI） |
| サンプリング | 4:2:2 10bit |
| エンベデッド音声 |
|
| チャンネル | 16ch（Level-B時32ch） 48kHz 24bit |
| 2Uフル筐体の場合 |
|
| 構造 | 2U棚 |
| サイズ | 430mm(W)×88mm(H)×450mm(D) |
| 構成 | FRX-23F 2Uフル筐体×1 （二重化電源） UXC201 コントロールモジュール×1 オプションモジュール共用スロット×10 |
| 電源 | AC100V～240V±10%（50Hz/60Hz） |
| 消費電力 | 最大350VA |
| 使用条件 | 5℃～40℃ |
*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
