半導体HD動画・静止画・音声ファイル｜AVR-200/210

　半導体HD動画・静止画・音声ファイル

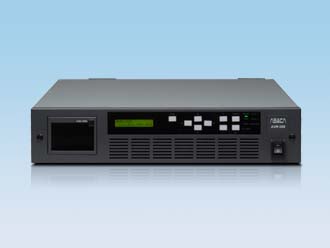

　AVR-200/210　　<生産終了製品>

　記録媒体にフラッシュメモリを採用、最大120分記録
　報道サブ・制作サブ・中継車に最適

概要

AVR-200/210は、記録媒体にNAND型フラッシュメモリを用いた、半導体HD動画・静止画・音声ファイルです。
本体内蔵のNAND型フラッシュメモリには、動画・音声15分、静止画1400枚を記録・再生できます。オプションで動画・音声120分記録も可能です。
駆動系を持たないために、信頼性、保守性にすぐれています。
ベースバンドの出力に、Video out（Line）、Key out（Line）を標準で装備しており、AVR-200はNext/Monitor 映像出力、 AVR-210はNext out、Monitor out 映像出力を持つことが可能です。
AVR-200は、Video/Key 共用のベースバンド入力を標準で装備しています。
AVR-210は、ベースバンド入力を装備していません。ファイルベース運用での再生専用器になります。

特長

半導体記録

記録媒体にNAND 型フラッシュメモリを用いています。

タイムコード検知機能

入力HD-SDI信号に重畳されたタイムコードを検知して、収録の開始と終了を制御することができます。完成素材を修正することなく収録することが出来ます。

リムーバブル記録メディア

コンパクトフラッシュ・カードコネクタ（CF カードコネクタ）を装備しており、CF メモリから静止画/動画/音声を直接送出することができます。

Gigabit Ethernet対応

ネットワーク（LAN）による制御と、素材収録が可能です。

完全なループ再生

フレーム精度のループ再生が可能です。

音声の後付、位置変更が可能

音声の後付収録、音声のみの削除ができます。さらに映像に対して音の位置を変更することができます。映像と音声の元素材の長さは同じである必要はありません。

音声再生レベル変更機能

音声再生レベル変更機能があります。

Next/Monitor出力（AVR-200）

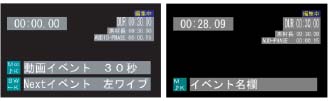

ネクスト映像出力（Next）と、タイムコードなどの情報を文字多重できるモニター映像出力（Monitor）のいずれかを設定できます。再生時は設定により二者択一となり、編集時はモニター出力になります。

Monitor出力（AVR-210）

タイムコードなどの情報を、文字多重できるモニター映像出力（Monitor）があります。

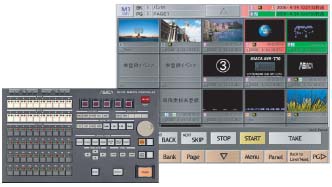

タッチパネルリモコン

タッチパネルリモコンが使用できます。スイッチリモコンのみでの使用も可能です。また、再生専用パネル等、運用にあわせた選択が可能です。

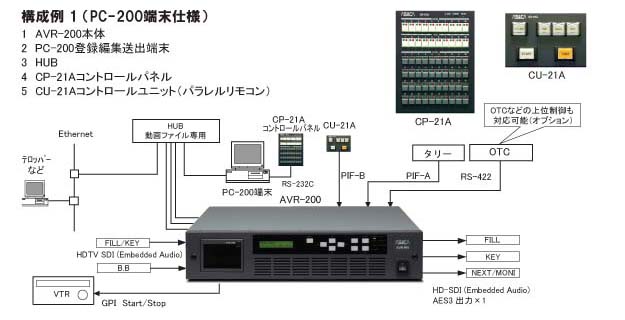

構成図（PC-200接続構成例）

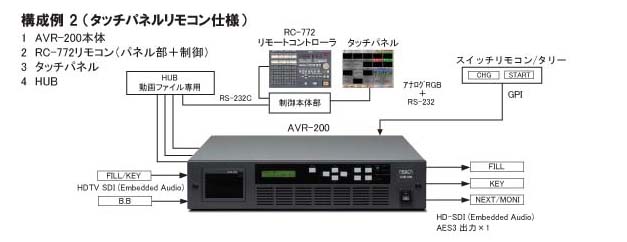

構成図（RC-772タッチパネルリモコン接続構成例）

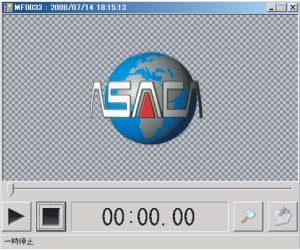

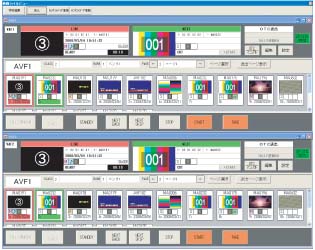

PC-200アプリケーション

仕様

信号規格	映像	BTA S004B準拠（Fill/Key/Monior）　1080i/59.94Hz　HD-SDI
信号規格	音声	BTA S-006B準拠　Embedded Audio AES3-ID準拠　（48kHz、24bit、8ch、映像と同期）
信号入力	VIDEO/KEY IN AVR-200	1系統（FILL/KEY順次収録）アクティブループスルー（モニタ用）
信号入力	AUDIO IN AVR-200	1系統　サンプルレートコンバータ、ディエンファシスフィルタ内蔵
信号出力	VIDEO OUT	1系統2分配　(Embedded Audio)
	KEY OUT	1系統2分配
	NEXT/Monitor OUT AVR-200	1系統2分配　(Embedded Audio)
	NEXT　 OUT AVR-210	1系統2分配　(Embedded Audio)
	Monitor OUT AVR-210	1系統2分配　(Embedded Audio)
	AUDIO OUT	AVR-200：1系統 AVR-210：1系統2分配
同期信号	信号規格	NTSCブラックバースト（B.B）
	同期信号入力	1系統　BNCコネクタ
	位相調整範囲	SYSTEM位相：±562ライン　HDTVライン単位　すべての映像信号を同時に調整します出力系統別位相：±4000 サンプル Y サンプルクロック(約13.5ns)単位　出力系統ごとに、個別に設定できます
制御信号入出力	シリアル制御	1系統　D-Sub9ピン　再生制御ポート　RS-422準拠
	パラレル制御	PIF-A 1系統　D-Sub37ピン　パラレル制御入力/タリー出力ポート
	パラレル制御	PIF-B　1系統　D-Sub37ピン　パラレル制御入力/タリー出力ポート
	LAN	1系統　Ethernet（10/100Base-TX）　記録/プレビュー制御・送出制御用アサカ独自ソケット通信プロトコル（AVR770 互換）
	GbE	1系統　Gigabit Ethernet (1000Base-T) 映像・音声データ転送用LANポート
	GPI	1系統　D-Sub9ピン　VTR等スタート制御用接点出力　AVR-200のみ
	ALARM	1系統　D-Sub15ピン
	LOG	1系統　Ethernet（10/100Base-TX）　メンテナンス用LAN
信号処理	FILL信号	4：2：2　10ビット　JPEG2000　約1/15圧縮、非可逆圧縮
	KEY信号	4：0：0　8ビット　Y信号のみ　JPEG2000　約1/15圧縮、非可逆圧縮
	音声信号	量子化：24bit、サンプリング周波数：48kHz、非圧縮
使用条件		連続使用
設置環境		屋内
動作環境		5℃～40℃ 温度勾配 15℃/時間周囲湿度 5％～90％（R.H）結露無き事
外形寸法（mm）		435（W）×560（D）×88（H） EIA ラックマウント、高さ2U　　ラックマウント金具、突起物を含まず
重量		約15kg
電源電圧		AC100～240V 50/60Hz
消費電力		150VA以下

記録容量・記録媒体

記録容量	各記録エリアは保証されており、お互いに影響しません。
静止画記録枚数（KEY付）	内蔵メモリ：1400枚（イベント管理枚数600枚）。ロールイベントは、静止画記録。　CF:1400枚
音声記録時間	内蔵メモリ：30分　*オプション120分仕様　　CF:4分
記録媒体	NAND 型フラッシュメモリ 32GByte　　*オプション128GByte仕様
記録媒体	CF メモリカード　アサカ独自フォーマット　CFA 準拠TypeⅠ ※弊社支給品以外を使用の場合、動作は保障されません。
