　HD/SD SDI分配器

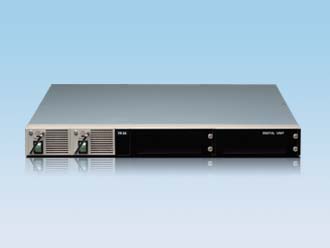

　ADD-80M
　HD/SD対応　SDI信号分配器

概要

ADD-80Mは1入力2出力の分配器を2回路搭載した、SDI信号の分配器です。HD-SDIとSD-SDIのシリアルデジタルビデオ規格をサポートしています。 1Uハーフ筐体(FR-82)に2台、1U筐体(FR-84)に4台、3U筐体(FR-800)に17台まで実装可能。 また、オプションで1入力につき2出力増設することが可能で、その場合それぞれの筐体に1台、2台、8台まで実装可能です。

特長

2系統2分配器

1入力、2出力の分配器を2回路搭載しています。

2系統4分配器

オプションで、1入力4出力の分配器を2回路搭載することができます。

仕様

信号規格 映像　HD SMPTE 292M準拠　1080i/59.94Hz　HD-SDI
映像　SD SMPTE 259M準拠　525i/59.94Hz SD-SDI
信号入力 2系統　BNCコネクタ
信号出力 2系統　2分配　BNCコネクタ　オプション時は2系統4分配
使用条件 連続使用
設置環境 屋内
動作環境 周囲温度：5℃〜40℃　　周囲湿度：10%〜90%(結露なきこと)
外形寸法（mm） 430（W）×399（D）×43.6（H）　突起物は含まず (FR-84)
重量 約6.0kg (FR-84)
電源電圧 AC100V±10%、50/60Hz　*200V対応はご相談ください。
冗長電源 2重化構成　AC入力コンセント　2口（FR-84）
消費電力 20VA以下 (FR-84)

背面　（標準/オプション拡張時）


搭載可能数

筐体 2重化電源 搭載可能数　（オプション時）
FR-800 ○ 16台　（8台）
FR-84 ○ 　4台　（2台）
FR-82 ― 　2台　（1台）

*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
