チューナーテストシステム WT02 シリーズ

<生産販売終了製品>

概　要

　WT02シリーズは、RF信号発生器、ハンドラー、周辺測定器などを組合 せたTVチューナーテストシステムです。基板検査、モジュール検査なども承ります。

特　長

• チューナ形状の変更に柔軟に対応できるテストヘッド。手動・自動 を用意
• 小型化するチューナモジュールのモデルチェンジに対応可能
• 地上・衛星デジタル放送用チューナ検査装置
• チューナモジュールの全数検査を効率よく、安定して実行
• テストヘッドで一度に３個までのチューナモジュールを測定
• RFコネクタ着脱から合否判定までを自動化可能
• 検査データ、測定データはXTML形式で管理
  外部データベースとの連携が容易
• 光・音・画面・印字の４つの合否表示でハンドリングミスを激減
• C/N測定、妨害波測定、BER測定、パススルー測定を自動測定可能
• 定量測定でオペレータの測定ミスを撲滅
• ユーザの用途に沿った構成を提案します

システム構成例（TVチューナ）

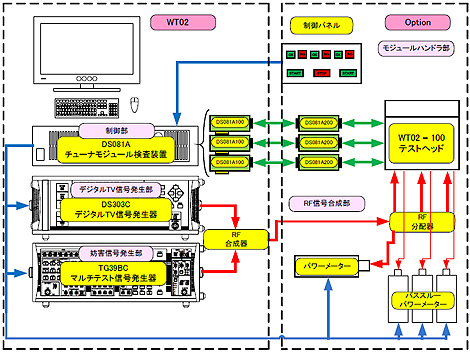

WT02 システム構成図（TVチューナテストシステム構成例）
