 放送・業務用機器:シバソク

チェンジオーバユニット TS77AX:シバソク

チェンジオーバユニット TS77AX:シバソク

概 要

TS77AXは、2系統の同期信号発生器を現用器/予備器として接続しておき、故障などで現用側にエラーが発生した場合、自動的に予備側に切替えるチェンジオーバユニットです。
入力信号のエラー検出後1μsec以内の同期信号切換え時間性能と切換えによる同期信号乱れを抑え、世界最高レベルの品質を有しています。

アナログ/デジタル混在のスタジオでの運用を考慮し、オプションで HDTV SDI、SD SDI(D1/D2)、AES/EBU デジタルオーディオ対応ユニットも用意しています。標準で6チャンネル、オプション組込みにより最大で12チャンネルのチェンジオーバまで拡張できます。

1Uラックサイズに二重化電源ユニットを内蔵し、コンパクトなシステムを可能としました。TS77AXは、別売のTG77AXテスト信号発生器のアラーム出力に対応しており、3Uサイズでシステムを構築できフロアスペースを有効利用します。

特 長

  • 標準で6チャンネルのリファレンス信号(HDTV 3値同期、525BB、625BB)をチェンジオーバ、さらにオプション組込みにより最大12チャンネルのリファレンス信号のチェンジオーバまで対応。
  • チェンジオーバ状態を監視(アラーム出力端子装備)
  • 同期信号エラー検出値の設定が可能。
  • 弊社製テスト信号発生器(TG77AX)と組み合わせて、テスト信号発生器からのアラーム信号でチェンジオーバが可能。
  • オプションで、6チャンネルを追加可能(下記3種類から選択)
    • リファレンスユニット:TG77AX001
      6チャンネルのリファレンス信号(525BB、625BB、HDTV 3値同期、CW)
    • テスト信号ユニット:TG77AX002
      6チャンネルのテスト信号(HDTV SDI、D1/D2、AES/EBU、CW)
    • 混合ユニット:TG77AX003
      2チャンネルのリファレンス信号および4チャンネルのテスト信号
TS77AX カタログダウンロード

チェンジオーバユニット TS77NX:シバソク

チェンジオーバユニット TS77NX:シバソク

概 要

TS77NXは、2系統の同期信号発生器を現用器/予備器として接続しておき、故障などで現用側にエラーが発生した場合、自動的に予備側に切替える2Uサイズのチェンジオーバユニットです。
標準で12チャンネル同期信号のチェンジオーバに対応しています。切換え時間(1μsec以内)や切換えの同期乱れは、TS77AXと同等の性能を有しています。

システム稼動中でも電源を切らずに電源ユニット交換できるようシャーシ構造とし、トラブルによるダウンタイムを軽減させシステム運用性を向上させました。

特 長

  • 12チャンネルの同期信号(525BB、625BB、HDTV 3値同期、CW)のチェンジオーバが可能。
  • 電源ユニットに独立したシャーシを採用し、システム運用中のユニット交換が可能。

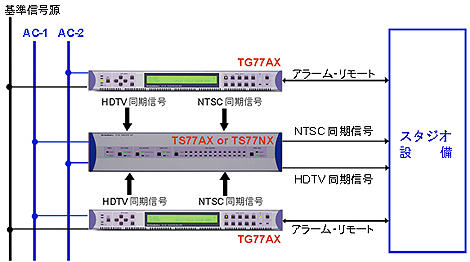

TS77AX/NXとTG77AXの構成例:シバソク
TS77NX カタログダウンロード
