 ビデオ信号発生器:シバソク

テスト信号発生器 TG45BX:シバソク

テスト信号発生器 TG45BX:シバソク

概 要

TG45BXは、HDTV/SDTV/525p/625p/VESAなどの各種規格に対応したテスト信号発生器です。400 MHzドットクロックまで対応していますので、120Hz以上の同期駆動を可能とし、さまざまな測定機能と合わせて高解像度化が進むTVやディスプレイの性能を詳細に評価します。

出力形式は、高精度な各種アナログ出力およびパラレルデジタル信号出力を標準装備し、HDMI Ver.1.4a (xvYCC・Deep color)、3G-SDI、HD/SD-SDI、LVDSをはじめとする最新のデジタル信号出力も可能です。また、最新映像技術である立体映像 (3D) においても、TV/ディスプレイのクロストーク評価のための機能と3D主観評価用自然画も対応しています。

さらに、プルダウン信号出力や映像信号パラメータ可変による非標準信号状態での入力シミュレーションや、画像合成、0.5ドットスクロール動画、拡張バウンス機能、12ビットテスト信号と自然画による擬似動画シミュレーションも効率よく行います。先進の機能を装備するTG45BXは、次世代TV、業務用モニター、ディスプレイデバイスの研究・開発に不可欠な多機能・高性能ベースバンド信号発生器です。

特 長

  • マルチフォーマット対応
    • SDTV規格:NTSC/NTSC4.43/PAL/PAL-M, N/PAL60/SECAM (CC35A3 オプション)/525p/625p
    • HDTV規格:1035i/720p/1080i/1080pなど26方式
      BTA S-001/SMPTE 274M・RP211・296M準拠
    • VESA規格:アナログPCディスプレイ信号出力
      VESA Ver. 1.0, Rev. 0.8準拠
  • 豊富な出力形式
    • アナログ出力:Y/PB/PR、G/B/R、Y/C⇔VBS (切替)
    • PCディスプレイ信号出力:15ピンDsub
    • パラレルデジタル出力:G/B/R 各12ビット
      ドットクロック:10 MHz〜200 MHz
    • 駆動信号:SYNC/BB、HD、VD、FP、C.FRAME
    • HDMI出力:Ver.1.4a/立体映像 (3D)、ARC対応 (TG45CX003 標準装備)
    • 3G/HD/SD-SDI出力:3G/Dual Link/HD/D1-SDI対応 (TG45BX001 オプション)
    • LVDS出力:20 MHz〜400 MHzドットクロック (TG45AX002 オプション)
  • 立体映像 (3D) 出力機能 (3D関連オプション)
  • 高精細12ビット評価画像
    基準信号としての特性をより向上させるため、信号データを12ビット化 (VESA規格を除く)
  • シバソクオリジナル画像4種を標準装備
    8bit自然画 オマールと果実/栗/お年玉 (TG45AX028/029/032)、12bit高精細TG91Eチャート (TG45AX036)
  • xvYCC色域・主観評価用自然画、カラーチャート(TG45AX403オプション
    HDMI Ver.1.3規格に準拠した、xvYCC色域に対応した主観評価のための自然画とカラーチャートを業界に先駆けてリリース
  • パラメーター可変可能なTFZP信号を標準装備
    画像エンジンなどの時間軸方向での3次元信号処理の特性評価が可能。
  • プルダウン信号出力機能(TG45AX201 標準装備)
    2-2プルダウン、2-3プルダウンおよび任意のプルダウンパラメータを設定し出力可能。
  • ユーザ作成画像の出力が可能
    BMP/TIFフォーマットの画像データを付属のソフトウェアでTG45AXフォーマットへ変換して出力(TIFの場合12ビットに対応可能)
    *TG35シリーズの自然画も変換&出力可能
  • 画像合成・スクロール・バウンス機能
    • 主信号/浮動体信号/プレーン信号/キャラクター信号の四種類の画像を合成して出力 (プレーン信号を除きそれぞれ個別のスクロール設定が可能)
    • 主信号と浮動体信号は、各4画面分の画像メモリを装備し、0〜300フィールドの範囲でBlack信号を間に挟んで高速切替えが可能(拡張バウンス機能)
    • 4種類の各画面を個別に方向、スピード設定できるスクロール機能、主信号と浮動体信号をフィールド単位で高速に切替するバウンス機能を使用することにより、定量的な擬似動画信号での液晶パネル、プラズマパネル、ドライバモジュール、画像エンジンなどの動画応答特性の効率的な評価を実現
主信号:シバソク
浮動体信号:シバソク
プレーン信号:シバソク
キャラクター信号:シバソク
画像合成:シバソク
  • 多彩なパラメータ可変機能
    レベル可変、周波数可変、位相可変、BURST信号 位置幅可変 (SDTVのみ)
  • スパイク状ノイズ重畳&擬似H/Vサグ付加機能
    レベル可変&タイミング可変と、スパイク状ノイズ・サグ付加機能を組合わせてアナログ入力部などのマージン特性の評価が可能
  • HDMI EDIDモニタ表示機能(TG45AXK21 標準装備)
    • SINK機器のE-EDID情報をTG45AXのメニュー画面にテキスト表示
    • EDID情報をテキスト変換して表示
    • CEA Timing Extensionのテキスト表示
    • EDID 1.3 以降に対応

      EDIT表示例

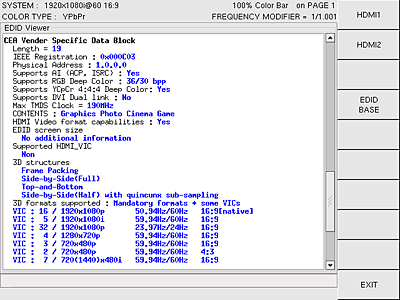

      CEA Timing Extension 表示

  • HDMI音声周波数・レベル可変機能(TG45AXK22 標準装備)
    • HDMI音声のレベル・周波数をチャンネル毎に個別設定
    • 音声周波数可変範囲  20Hz〜20kHz 10Hz/step
    • 音声出力レベル可変範囲 0dBFS〜-60dBFS 1dB/step
    • 音声周波数SWEEPおよびレベルSWEEPも追加

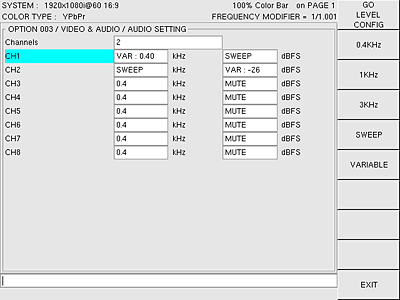

      音声周波数設定メニュー

      音声レベル設定メニュー

  • RGBレベル同時可変機能(TG45AXK23 標準装備)
    • RGBのレベルを同時可変
    • D/A、A/Dコンバータの特性チェック、コントラストチェックに最適
  • 追加可能オプション
    • CC35A3 : SECAM出力
    • TG45BX001 : 3G/Dual Link/HD/SDI出力
    • TG45AX002 : LVDS出力
    • TG45BX212 : SDI用3D出力
    • TG45AX401/402 : 12bit自然画
    • TG45AX403 : xvYCC自然画
    • TG45AX404 : 3D自然画
    • TG45BX501 : 中国電子業界制定規格テスト信号(SJ/T11344〜11348-2006)
      エネルギー効率基準パターン信号(GB24850-2010 )を追加
    • TG45AX502 : 中国国家標準化管理委員会規格テスト信号(GB17309.1-1998)
    • TG45AX503 : SJ/T11348-2006規格テスト信号(中国電子業界制定規格・天津大学オリジナル複合テスト信号)ほか

規 格

  • アナログ出力: BNCコネクタ/75Ω不平衡/各2系統
    出力レベル精度: Y/Pb/Pr/C; 基準値±3%以内、G/B/R; 基準値=300.0mV以下の場合、基準値±10.0mV以内 チャンネル間位相差: NTSC,PAL,525p/625p; 基準値(0.0ns)±2.0ns 以内、HDTV; 基準値(0.0ns)±1.0ns以内
    リニアリティ:基準値±3%以内、ただし基準値=300.0mV以下の場合、基準値±10.0mV 以内
  • PCディスプレイ出力(G/B/R/HSYNC/VSYNC): ミニD-Sub 15ピン(メス)/1系統
    標準最大出力レベル: 700mVp-p(75Ω終端)
  • ドライブ信号出力(SYNC/BB、HD、VD、FP、C.FRAME、CLK): BNCコネクタ/75Ω不平衡/1系統
    出力レベル: 2.0Vp-p以上(75Ω終端時)
  • デジタルパラレル出力1: ハーフピッチ68極×2(上位8ビット)、ハーフピッチ50極×1(下位4ビット)
    規格: シバソクオリジナル、ドットクロック周波数: シングル10〜100MHz、デュアル20〜200MHz
  • デジタルパラレル出力2: D-SUB 25ピン(メス)
    規格: シバソクオリジナル(類似ITU-R BT.656-3)、クロック周波数: 27MHz
  • リモート: RS232C
TG45BX カタログダウンロード
