ハムイータ HE-89/890
監視カメラなどのハムノイズ簡単除去
デモ器でまずは効果をご確認ください
| 概要
ハムイータは、アース電位差によって発生する映像信号*1への誘導ハムやノイズのトラブルを解決します。
使用法は実に簡単で、障害のある同軸線に本器を挿入するだけです。 もちろんDG、DPひずみも全くありません。
*1 アナログ信号用です。SDI信号には対応しておりません。
| 電源重畳監視カメラ（ワンケーブルカメラ）対応
DC成分に対しては影響のない回路構成になっていますので、同軸ケーブルを介してDC電源供給する監視カメラシステムでも使用可能で す。*2
*2 DC電圧は多少ロスしますのでご注意ください。
| 電源不要
電源は不要です。受動回路なので故障もありません。
| 使用用途
同軸端局、スタジオ、主調整室、機器室などの相互間や、中継車、VTR車、マイクロ、長いモニターケーブルなどの相互間を接続することに よってハムの生じる所。エレベータの監視カメラなどの電源重畳カメラを使用した映像ラインに生じているハムノイズの除去。
通常、設置はハムノイズの発生している信号の最終段に取り付けます。また直列に設置すればさらにハムノイズ除去効果が上がります。
| デモ器で効果確認
ノイズ除去の効果をご確認いただけるよう、デモ器（HE-89）がございます。
東京営業所までご連絡ください。
| 接続イメージ
| 仕様・定格
| HE-89 | HE-890 | ||

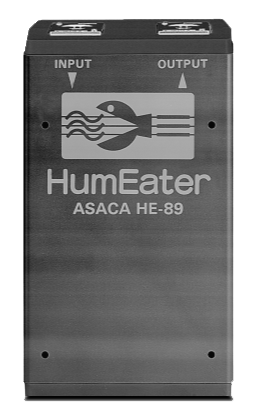

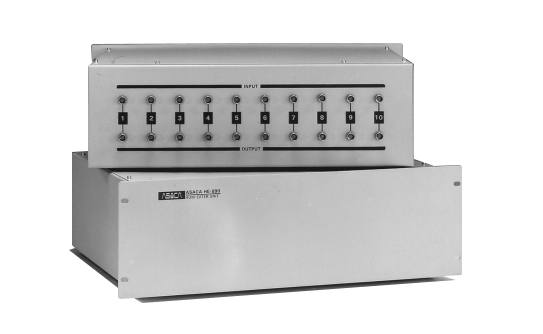

| 外観 |  |
 |
|
| インピーダンス/コネクタ | 75Ω/BNCコネクタ | 75Ω/BNCコネクタ | |
| 回路数 | 1 | 10 | |
| 挿入損 | 0.2dB以下 | 0.2dB以下 | |
| 外形寸法（mm）(W)×(D)×(H) | 100×55×166 | 482×384×132.2（EIA） 482×384×149（JIS） |
|
| 重量（kg） | 1.7 | 28.5 | |
| 希望小売価格 | 70,000円（税込 77,000円） | 800,000円（税込 880,000円） | |
| 周波数特性(dB)
| 10MHｚ | -0.6 | ||
| 20MHｚ | -1.02 | ||
| 30MHｚ | -1.25 | ||
| ハム改善率(dB)
| 10Hｚ | 26.0 | ||
| 50Hｚ | 33.0 | ||
| 100Hｚ | 32.0 | ||
*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
