4K/HDダウンコンバータ DUX-205
HD/4Kアップコンバータ DUX-206
12G-SDI対応。本線運用に適した性能・機能を持つコンバータ
低遅延、HDR⇔SDR変換対応
| 概要
DUX-200シリーズは、用途に応じてモジュールセット、ソフトウェア機能パッケージを選択して、各種機能を実現する多機能周辺機器で す。
実装スペース、必要系統数に応じて、1Uハーフサイズ，1Uフルサイズ，2Uフルサイズ筐体を選択することが可能で、拡張性に優れ、さまざま な機能を１つの筐体で実現することを可能です。
DUX-205は、入力された4K（12G-SDI×1または3G-SDI x 4）信号を2K（HD-SDI）信号にダウンコンバートして出力します。
DUX-206は、入力した2K（HD-SDI）信号を4K（12G-SDI×1または3G-SDI x 4）信号にアップコンバートして出力します。動き適応、超解像技術による高画質のアップコンバートが可能です。
| 特長
○フレームレート 59.94Hz、50Hz、29.97Hz、23.98Hz対応
○4K Square/2-Sample interleave division、Level A/B、4:2:2 10bit対応
○変換画質パラメータ調整機能
○ビデオエンハンス機能、ビデオレベル可変機能
○Rec. ITU-R BT.709/BT.2020 カラースペース変換機能
○SDR･HDR映像の変換機能
DUX-205：HDR⇒SDR変換、DUX-206：SDR⇒HDR変換。HDR伝達関数はHLG、S-Log3
ユーザー指定の設定データに対応（オプション）
〇入出力間遅延時間のFast/Frameモード選択機能（ Fastモード時は最短遅延時間で変換）
○外部同期 525BB/525BB（10フィールドID）/3値シンク
〇外部同期に対する出力位相可変機能
○ATCタイムコード対応（LTC/VITC）
○Embedded音声対応（16チャンネル）
○2U筐体および1U筐体は、電源二重化対応（活線挿抜）
○アップコンユニット、ダウンコンユニットは混在して実装が可能、活線挿抜対応
○Webリモートによる外部制御が可能
〇アラーム出力、SNMP対応
| DUX-205 4K/HDダウンコンバータ
○3840×2160→1920×1080、4096×2160→1920×1080 ダウンコンバート 4分配出力
○3840×2160→3840×2160、4096×2160→4096×2160 データ構造変換
（Square division⇔2-Sample interleave division変換、 Level A⇔Level B変換）
| ダウンコンバータ：変換対応フォーマット
| OUT IN |
1920×1080 /59.94i |
1920×1080 /59.94p |
1920×1080 /50i |
1920×1080 /50p |
1920×1080 /29.97psf |
1920×1080 /23.98psf |
|
| 3840×2160/59.94p | ○ | 対応予定 | ― | ― | ― | ― | |
| 4096×2160/59.94p | ○ | 対応予定 | ― | ― | ― | ― | |
| 3840×2160/50p | ― | ― | ○ | 対応予定 | ― | ― | |
| 4096×2160/50p | ― | ― | ○ | 対応予定 | ― | ― | |
| 3840×2160/29.97p | ― | ― | ― | ― | ○ | ― | |
| 4096×2160/29.97p | ― | ― | ― | ― | ○ | ― | |
| 3840×2160/23.98p | ― | ― | ― | ― | ― | ○ | |
| 4096×2160/23.98p | ― | ― | ― | ― | ― | ○ | |
| DUX-206 HD/4Kアップコンバータ
○ 1920×1080→3840×2160 アップコンバート
○ 1920×1080→1920×1080 4分配出力
| アップコンバータ：変換対応フォーマット
| OUT IN |
3840×2160 /59.94p | 3840×2160 /50p | 3840×2160 /29.97p | 3840×2160 /23.98p | |
| 1920×1080/59.94i | ○ | ― | ― | ― | |
| 1920×1080/59.94p | 対応予定 | ― | ― | ― | |
| 1920×1080/50i | ― | ○ | ― | ― | |
| 1920×1080/50p | ― | 対応予定 | ― | ― | |
| 1920×1080/29.97PsF | ― | ― | ○ | ― | |
| 1920×1080/23.98PsF | ― | ― | ― | ○ | |
| 筐体搭載可能数
| 筐体 | 2重化電源 | 搭載可能数 | SNMP監視 | WEB制御 | 備考 | |
| FRX-23F | ○ | 10台 | ○ | ○ | 2U サイズ | |
| FRX-12F | ○ | 3台 | ○ | ○ | 1U サイズ | |
| FRX-12H/12D | ― | 1台 | ○ | ○ | 1U ハーフサイズ | |

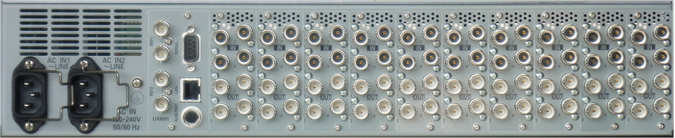

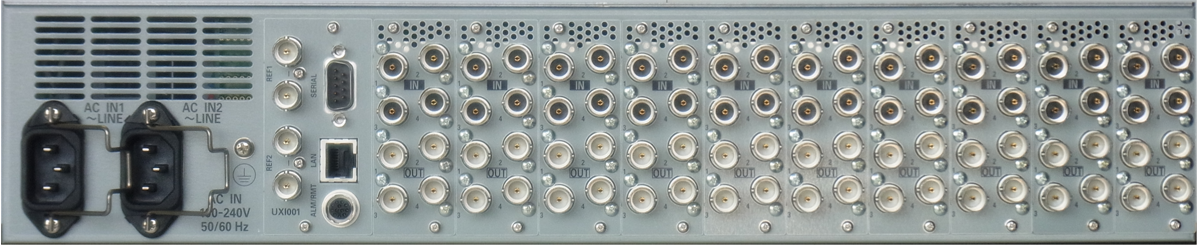

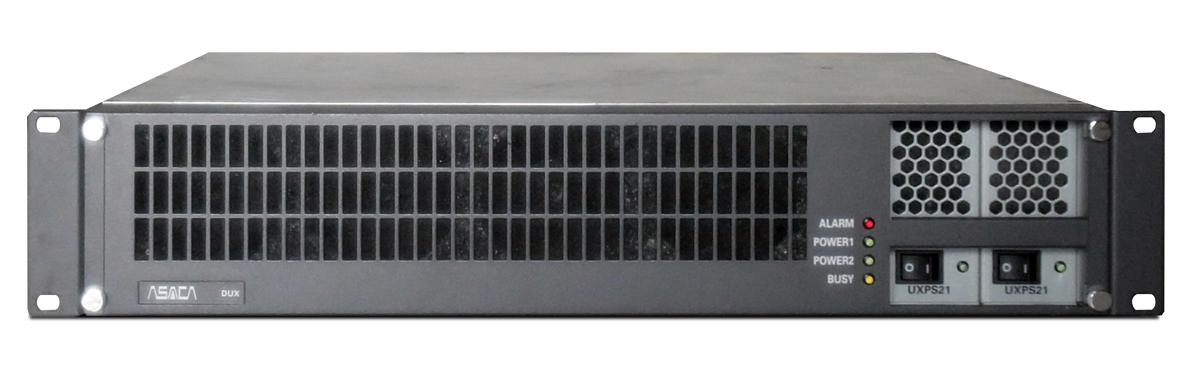

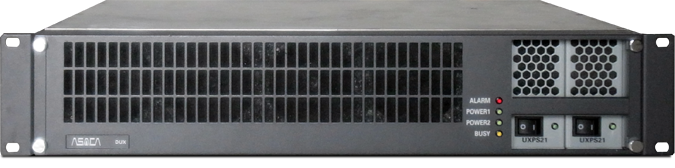

| 2U筐体 FRX-23F

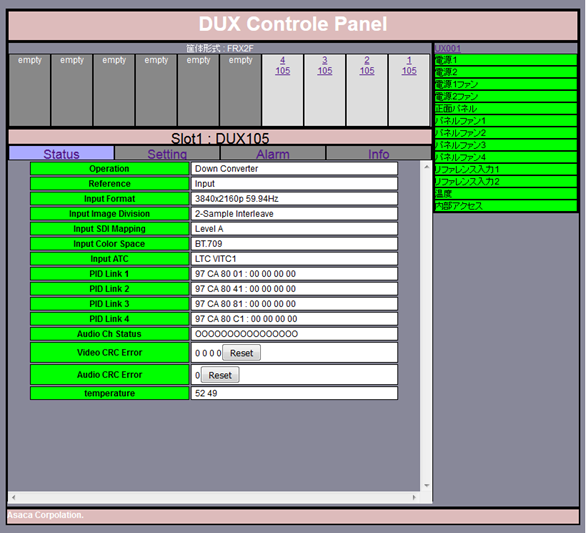

| WEBリモート
| 仕様・定格
| DUX-205 4K/HDダウンコンバータ | |
| 入力信号 | 12G-SDI×1または3G-SDI×4 1系統 BNC 75Ω |
| 出力信号 | 1.5G-SDI 4分配出力、または3G-SDI×4 1系統 BNC 75Ω |
| 入力フォーマット | 3840/4096×2160 59.94p/50p/29.97p/23.98p |
| 出力フォーマット | 1920×1080 59.94i/50i/29.97p（PsF）/23.98p（PsF） （59.94p/50pは対応予定） |
| サンプリング構造 | Square/2-Sample interleave division、LevelA/B、4:2:2 10bit |
| DUX-206 HD/4Kアップコンバータ | |
| 入力信号 | 1.5G-SDI 1系統 BNC 75Ω |
| 出力信号 | 3G-SDI×4または12G-SDI×1 1系統、または1.5G/3G-SDI 4分配出力 BNC 75Ω |
| 入力フォーマット | 1920×1080 59.94i/50i/29.97p（PsF）/23.98p（PsF） （59.94p/50pは対応予定） |
| 出力フォーマット | 3840×2160 59.94p/50p/29.97p/23.98p |
| サンプリング構造 | Square/2-Sample interleave division、LevelA/B、4:2:2 10bit |
| 共通仕様 | |
| 画質調整機能 | 画質調整パラメータ可変機能 |
| リファレンス入力 | 525BB/525BB（10field ID）/3値SYNC 1系統ﾙｰﾌﾟｽﾙｰ BNC 75Ω |
| タイムコード | ATCタイムコード（LTC/VITC） |
| Embedded Audio | 16チャンネル（マッピング対応） |
| カラースペース変換 | Rec. ITU-R BT709/BT2020変換 |
| LAN | 100BASE-T 1系統 |
| シリアル制御 | RS-232C 1系統（DSUB 9ピン オス） |
| アラーム/パラレル入出力 | パラレル接点入出力 1系統 （丸12ピン メス） |
| 定格 | |
| サイズ/重量 | FRX-23F(2U筐体)：434mm(W)×88mm(H)×450mm(D) 約16Kg FRX-12F(1U筐体)：434mm(W)×43.5mm(H)×450mm(D) 約9.5Kg FRX-12H/12D(1Uハーフ筐体)：219mm(W)×43.5mm(H)×450mm(D) 約5.0Kg |
| 電源 | AC100V～240V±10%（50Hz/60Hz） |
| 消費電力 | FRX-23F(2U筐体)：350VA以下 FRX-12F(1U筐体)：170VA以下 FRX-12H(1Uハーフ筐体)：75VA以下 FRX-12D(1Uハーフ筐体)：50VA以下 |
| 使用条件 | 連続使用 屋内 |
| 動作環境 | 温度：5℃～40℃ 湿度：20％～90％（R.H） 結露無き事 |
*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
