概要

HDTV（SMPTE 292M 1125i/59.94Hz）とSDTV（SMPTE 259M D1/59.94Hz）の両TV方式に対応した、
モジュールタイプのエンベデッド音声信号のデマルチプレクサです。

・SDI信号に多重されたエンベデッド音声信号を分離し、AES信号として出力します。
・8chまでの音声チャンネルに対応しています。
・AES出力系統ごとに、デマルチプレクスする音声チャンネルペアを指定することが可能です。

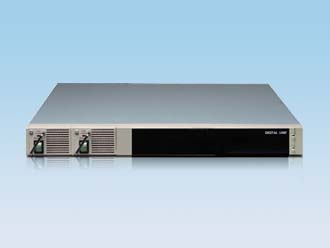

・DU-100型3U筐体（2重化電源）に8ユニット、DU-40型1U筐体（2重化電源）に2ユニットにまで
　実装することが可能です。

構成

基板構成

本装置は、以下の3枚のボードにより構成されています。
・Process基板（前面スロット実装）
・Multi-SDI基板（背面スロット実装）
・Audio基板（背面スロット実装）

Process基板

音声パケット検出、誤り訂正などを行う、プロセスチップ（FPGA）、制御CPU、シリアルインターフェースなどを実装しています。
筐体フレームの前面より挿抜することが可能です。ユニット上の電源スイッチをOFFにすることにより、ホットスワップを可能としています。

Multi-SDI基板

SDI信号のケーブルイコライザ・ディシリアライザを実装しています。
筐体フレームの背面より挿抜することが可能です。対応するProcess基板の電源スイッチをOFFにすることにより、ホットスワップを可能としています。

Audio基板

4ポートのAES出力を実装する基板です。
筐体フレームの背面より挿抜することが可能です。対応するProcess基板の電源スイッチをOFFにすることにより、ホットスワップを可能としています。

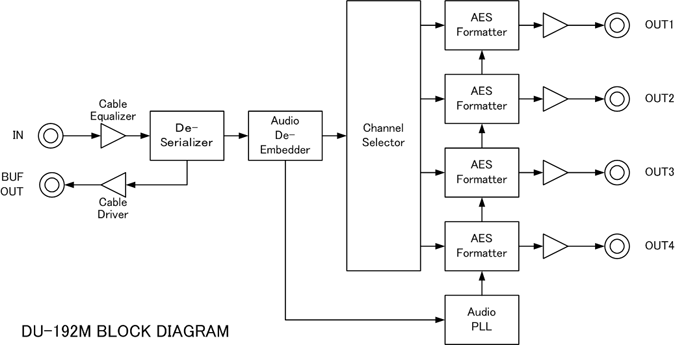

ブロック図

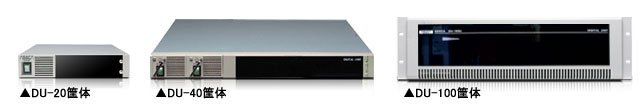

DU搭載可能数

仕様

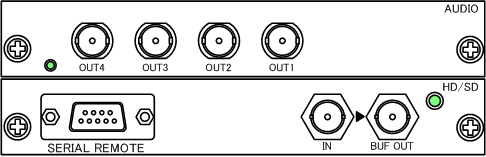

背面

*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
