SCTE104 VANCデコーダ DU-188
HD-SDI信号のSCTE104メッセージをデコードし、
接点や前面パネルに差替え制御情報を出力
| 概要
本装置は弊社製DU-187 SCTE104 VANCインサータから出力されたHD-SDI信号の、VANCデータに多重されているSCTE104メッセージを受信し、差し替え制御をデコードして接点および前面パネ ルインジケータに出力します。
インサータの動作状態をモニタすることができます。
● SCTE104メッセージによる差替え制御状態を出力します。
● ハートビートメッセージによりSCTE104 VANCインサータのヘルスチェックが可能です。
● デコーダはユニット形式で、1フルサイズ筐体に2系統まで実装することができます。
● 1Uハーフサイズ筐体には1系統を実装することができます。
● 1Uフルサイズ筐体の電源は2重化されており、前面からプラグイン方式で交換が可能です。

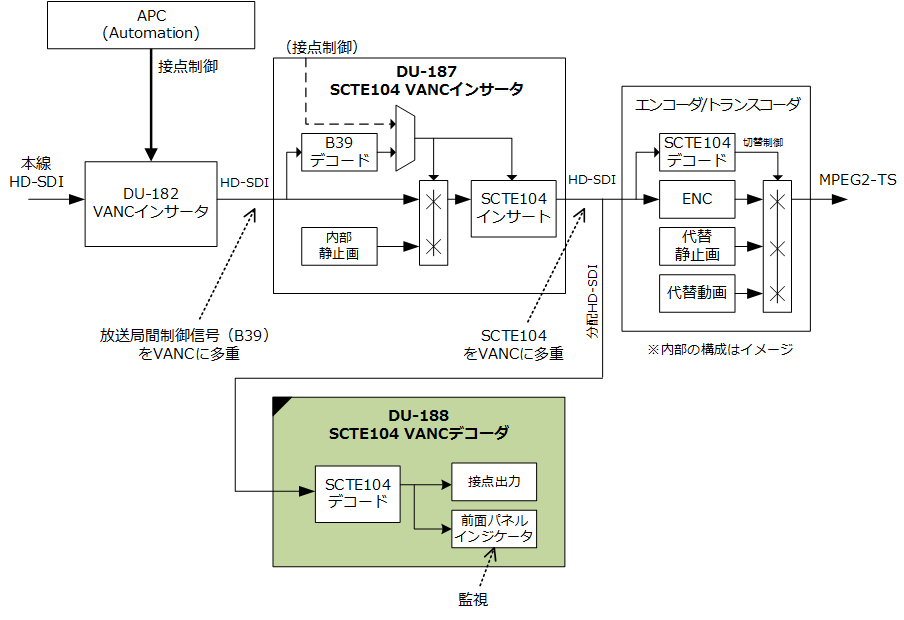

| 設置使用イメージ
| DU筐体搭載可能数
| 筐体 | 2重化電源 | 搭載可能数 | 備考 | |
| DU-43 | ○ | 2台 | 1U サイズ | |
| DU-23 | ― | 1台 | 1Uハーフサイズ | |

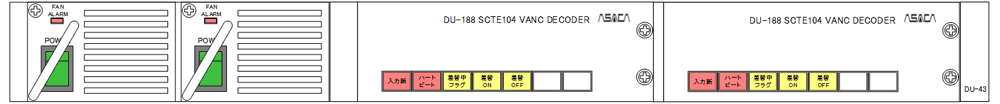

| 前面(1U筐体2式実装例)

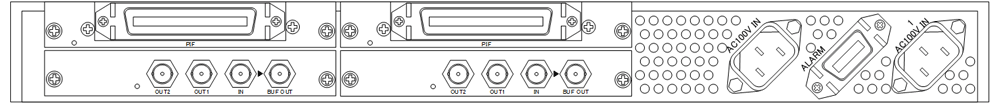

| 背面(1U筐体2式実装例)
| 仕様・定格
| SDI信号規格 | SMPTE292M準拠 1080i/59.94Hz HD-SDI | |
| SDI信号入力 | 1系統 BNCコネクタ アクティブループスルー出力付き | |
| SDI信号出力 | 1系統 2分配 BNCコネクタ （BYPASS機能） | |
| アンシラリデータ | SCTE104メッセージ | SMPTE2010準拠 |
| 制御入出力 | パラレル制御 | 1系統 アンフェノール50pin |
| アラーム 筐体に実装 | 1系統 DU-43：アンフェノール14pin DU-23：ミニチュアデルタリボン14pin |
|
| 遅延 | 入出力間映像遅延 | 約1/2H |
| 表示遅延 | 1フレーム以内 重畳信号変化から表示切替まで | |
| 使用環境 | 周囲温度：5℃～40℃ 設置環境：屋内 使用：連続運転 | |
| 電源電圧 | AC100V±10% 50/60Hz単相 *200V対応はご相談ください。 | |
| 消費電力 | DU-43（1U） | 30 VA以下 2ユニット実装時 |
| DU-23（1Uハーフ） | 30 VA以下 1ユニット実装時 | |
| 外形寸法 | DU-43（1U） | 430（W）×330（D）×43.6（H）突起物は含まない |
| DU-23（1Uハーフ） | 214（W）×330（D）×43.6（H）突起物は含まない | |
| 重量 | DU-43（1U） | 約 6.0kg 2ユニット実装時 |
| DU-23（1Uハーフ） | 約 3.0kg 1ユニット実装時 | |
*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
