アンシラリデータパケット再多重装置 DU-186
ANCが通過できない装置に付加することで
ANCデータパケットを再多重
| 概要
本装置は、ARIB TR-B23で規定されているアンシラリデータパケットを検出し、一定の遅延時間の後、再多重する装置です。 スイッチャーやアップコン処理など、入出力間でアンシラリデータパケットを通過させることができない機材に付加する形で、 本装置を使用します。付加対象機材の入出力間遅延時間（0.5フレーム単位）に合わせて、 本装置の遅延時間を設定すれば、映像･音声データとアンシラリデータパケットのタイミングがずれることもありません。
● HDTV/ SDTVのTV方式に対応しています。
● アンシラリデータパケットは、次の4種類に対応しています。
(1) デジタル字幕データ（ARIB STD-B37）
(2) 放送局間制御信号（ARIB STD-B39）
(3) データ放送トリガ信号（ARIB STD-B35）
(4) ユーザデータ1/2（ARIB STD-TR23）
● HD字幕、SD字幕、携帯字幕の画面消去パケット（CSパケット）を発行する機能があります。（オプション）
● アンシラリデータパケットの種類ごとに再多重をON/OFFすることが可能です。

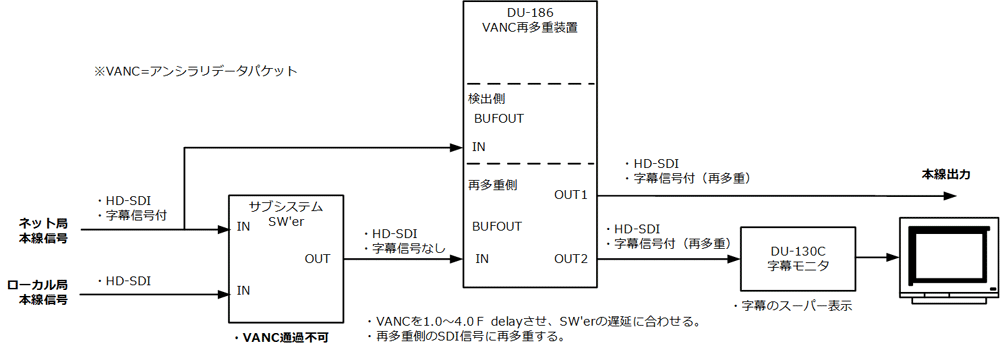

| 接続イメージ
| アンシラリデータパケットの検出
ARIB TR-B23に規定されているライン位置に多重されている、アンシラリデータパケットを検出します。
アンシラリデータパケットは、パケット構造そのままの形で検出しますので、パケット形式やデータの内容などには影響されません。
| アンシラリデータパケットの再多重
一定の遅延挿入後、アンシラリデータパケットを再多重します。遅延時間は、1～4フレーム間（0.5フレームステップ）で設定可能です。再
多重中に設定を変更すると、ヘッダーワードのCI（Continuity Index）連続性指標が乱れることがあります。
アンシラリデータパケット種別毎に、再多重動作をON/OFFすることができます。再多重OFFされたデータパケット部分には、ARIB
TR-B23の規定に従って、ダミーパケットが多重されます。
再多重側のSDI入力信号にアンシラリデータパケットがすでに多重されている場合、ヘッダーワードのCI（Continuity
Index）連続性指標が、再多重ON/OFFすることにより乱れることがあります。
| デジタル字幕データ画面消去パケット（CS）の発行（オプション）
デジタル字幕データの再多重を、ONからOFFへ切り替えた直後、HD字幕、SD字幕および携帯字幕の画面消去パケット（CS）を発行する
ことができます。
字幕データの連続性を確保しながら画面消去パケット（CS）発行を行います。
| 外部パラレル制御
アンシラリデータパケット全ての再多重ON／OFFおよびアンシラリデータパケット種別毎の再多重ON/OFFを外部制御できます。

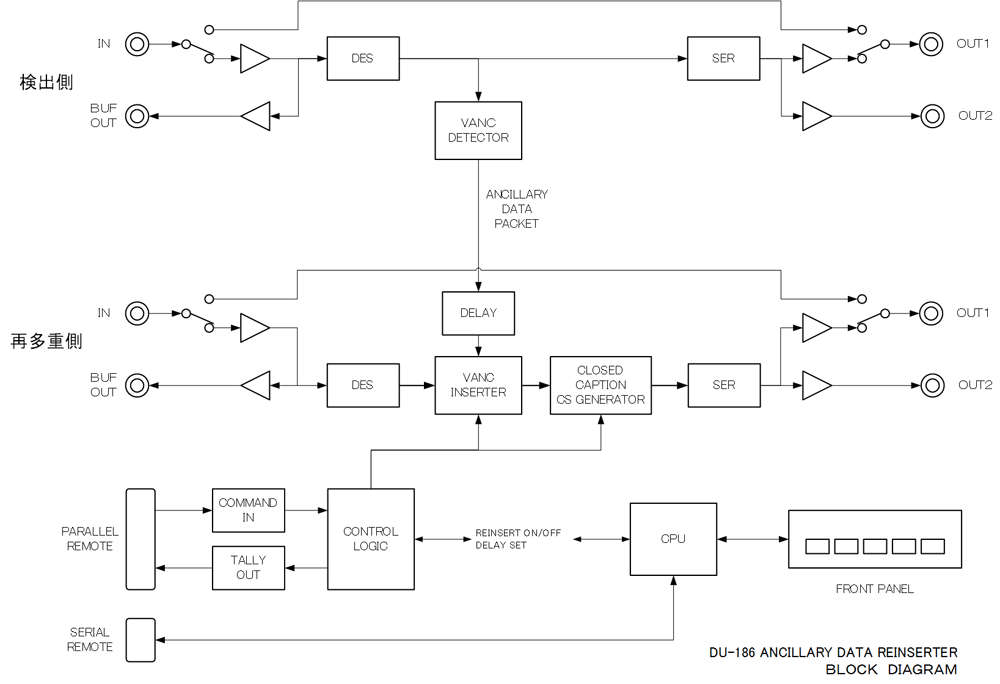

| ブロック図

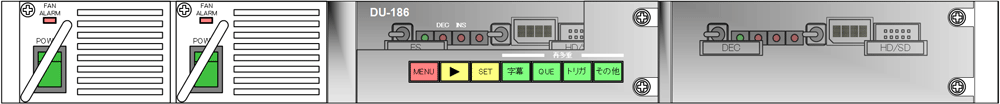

| 前面
| 仕様・定格
| 信号規格 | 映像 HD | SMPTE292M準拠 1080i/59.94Hz HD-SDI |
| 映像 SD | SMPTE259M準拠 525i/59.94Hz SD-SDI | |
| アンシラリデータパケット | ARIB TR-B23 | |
| 字幕データ | ARIB STD-B37 | |
| 放送局間制御信号 | ARIB STD-B39 | |
| データ放送トリガ信号 | ARIB STD-B35 | |
| ユーザデータ1/2 | ARIB TR-B23 | |
| 検出側信号入出力 | 入力 | 1系統 BNCコネクタ 75Ω アクティブループ出力付き |
| 出力 | 1系統2分配 BNCコネクタ 75Ω入力＝出力間バイパス機能付き | |
| 再多重側信号入力 | 入力 | 1系統 BNCコネクタ 75Ω アクティブループ出力付き |
| 出力 | 1系統2分配 BNCコネクタ 75Ω入力＝出力間バイパス機能付き | |
| 制御信号入出力 | パラレル制御 | 1系統 アンフェノール50pin |
| アラーム接点出力 | 1系統アンフェノール14pin | |
| 遅延量 | 入出力間 映像遅延 |
HD-SDI 約1.5μs |
| SD-SDI 約4.4μs | ||
| アンシラリデータパケット | １～4フレーム（0.5フレームステップ） | |
| パラレル 制御遅延 |
1フレーム±0.5フレーム 1.5フレーム±0.5フレーム（CSパケット発行時） |
|
| 使用条件 | 連続使用 | |
| 設置環境 | 屋内 | |
| 動作環境 | 周囲温度：5℃～40℃ | |
| 外形寸法（mm） | 430（W）×321（D）×44（H） 突起物は含まず | |
| 重量 | 約5.5kg | |
| 電源電圧 | AC100V±10%、50/60Hz *200V対応はご相談ください。 | |
| 冗長電源 | 2重化構成 AC入力コンセント 2口 | |
| 消費電力 | 40VA 以下 | |

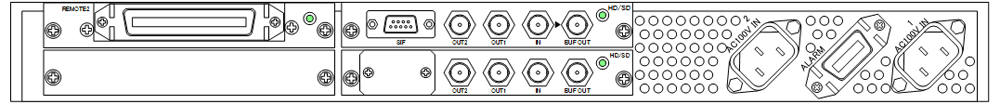

| 背面
*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
