字幕モニター　DU-130B/C

字幕データをSDI信号上にスーパーして確認
字幕付きCM素材搬入基準チェック機能オプション

| 概要

DU-130B/Cは、HD-SDI/SD-SDI信号上に、補助データパケット形式で重畳されている字幕データを映像信号上にスーパーし、モニターするための装置です。対応可能な字幕の形式は、「HD字幕」「SD字幕」「携帯字幕」「アナログ字幕」です。パケットの有無、パケットの種別、パケットエラーの有無を、映像信号上にスーパー表示します。字幕パケットは、ARIB　STD‐B37ショートフォームデータ字幕に対応します。
またCM字幕の確認に欠かせない「クリアパケット」の検出・表示に対応しました。
さらに字幕付きCM素材搬入基準チェック機能オプションが新たに機能が追加されました。お使いのDU-130シリーズをバージョンアップすることも可能です。

| 字幕モニター機能

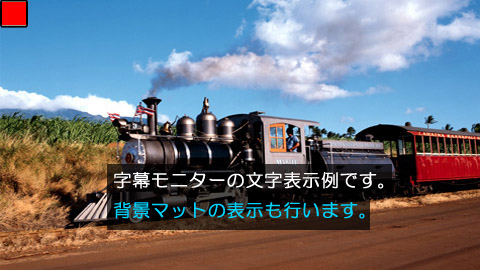

字幕文データを解析し、実際に字幕をスーパー表示します。
左上にはクリアパケットを含む字幕データの「画面消去」検出時にクリアマーカーを表示します。

| 字幕パケット確認機能

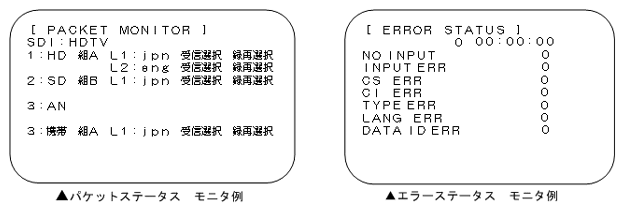

字幕パケットのステータスおよびエラーの確認機能があります。
エラーステータス機能と切替で字幕付きCM素材搬入基準チェック機能をオプショで追加することが可能です。

| CM字幕のクリアパケット表示機能

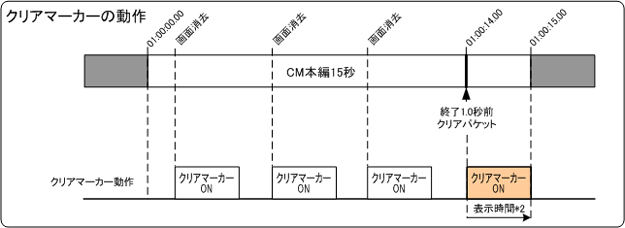

クリアパケットを含む字幕データの「画面消去」が到着する毎に、監視する映像モニタの左上隅に「クリアマーカー」を表示させます。
表示時間は　0.1秒、0.5秒、1秒が設定できます。*2

*2　本体内部のスイッチにより表示時間の設定が可能です。クリアマーカーを表示しない設定も可能です。

| CM字幕の素材搬入基準チェック機能オプション

| チェック機能

(1) HD字幕、SD字幕、携帯字幕が必ず重畳されていること。
(2) 最新字幕クリアまでの間、途切れなく重畳されていること。
(3) ロール開始後１秒間は、字幕データが重畳されていないこと。＊1
(4) 字幕ページ間隔が２秒以上であること。
(5) 最後の字幕クリア後、字幕データ重畳されていないこと。

*1 暫定基準では、「ロール開始後1秒間は、字幕本文データの重畳を行わない」ですが、ロール開始検知の機能は有していないため、表示クリア操作後、最初の字幕本文データ重畳タイムコードを確認してください。 CM搬入フォーマットでは00秒00Fが開始基準であるが、1秒以下の場合は、タイミングエラーの可能性があるので「TM」と表示します。また「ロール終了1秒前までに、字幕本文データを確実に消去する」であるが、ロール長判定機能は有していないため、最終字幕クリアパケット重畳タイムコードを確認してください。

| 入力映像信号の自動切り替え

HD-SDIとSD-SDIの自動切り替えを行います。

| 仕様・定格

信号規格	映像　HD	SMPTE292M準拠　1080i/59.94Hz　HD-SDI
	映像　SD	SMPTE259M準拠　525i/59.94Hz　SD-SDI
信号入力		1系統　BNCコネクタ　アクティブループスルー
信号出力		1系統2分配　BNCコネクタ　バイパス機能付
制御信号入出力（DU-130Bのみ）	パラレル制御	1系統　ミニチュアデルタリボン（MDR）36ピン
	シリアル制御	1系統　RS-232C　D-SUB　9pin　（メンテナンス用）
	アラーム接点出力	1系統　ミニチュアデルタリボン（MDR）14pin
遅延量	HD‐SDI	約1.0uS
	SD‐SDI	約4.3us
使用条件		連続使用
設置環境		屋内
動作環境		周囲温度：5℃～40℃　周囲湿度：10％～90％(結露なきこと)
外形寸法（mm）		216（W）×350（D）×44（H）突起物は含まず
重量		約3kg
電源電圧		AC100V±10%、50/60Hz　*200V対応はご相談ください。
消費電力		30VA以下

| DU-130BとCの違い

	DU-130B	DU-130C

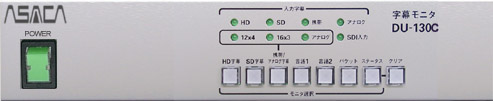

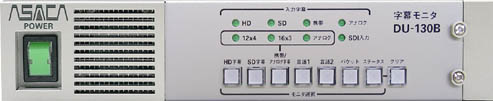

前面パネル

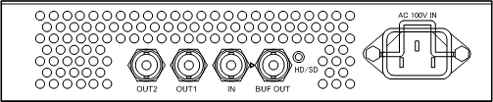

背面パネル
外部 I/F	〇（接点入出力、シリアル、筐体アラーム）	× なし
筐体FAN	〇	× （静音モデル）
