 半導体HD動画・静止画・音声ファイル

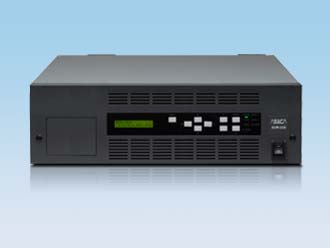

 AVR-260
 テロップ素材作成から送出まで行える
 オールインワン動画・静止画・音声ファイル

概要

AVR-260 静止画・動画・音声ファイル装置は、車載テロップ送出機として、送出リモート本体とLAN 用ハブを1筐体化させ、接続機器の簡略化や消音化が図られております。 静止画・動画の再生位置調整、ロール再生中のロールスピード変更、編集端末での簡易テロップの作成などの機能があり、中継先での急な変更にも対応できます。 本体内蔵のNAND 型フラッシュメモリ(SSD、CF)により、動画・音声30 分、静止画1400 枚を記録再生できます。 再生・収録制御には、スイッチリモコン、タッチパネル、GPI に加え、LAN による制御もおこなえます。 また、映像・音声の素材データの受け渡しもLAN でおこなえます。

特長

送出リモート制御

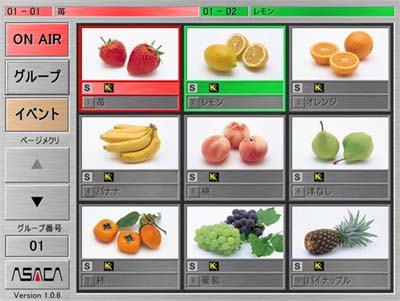

送出リモートパネルやタッチパネルモートを接続して、送出制御をおこなうことができます。

Gigabit Ethernet対応

データ転送収録にはGigabit Ethernet を採用しています。 内蔵ドライブへのデータ転送は、再生中でもおこなうことができます。

リムーバブル記録メディア

コンパクトフラッシュ・カードコネクタ(CFカードコネクタ)を装備しており、CFメモリから静止画/動画/音声を直接送出することができます。

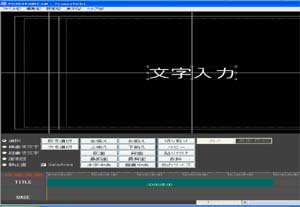

テロップ作成機能

制御端末から静止画、ロールの作画登録することができます。 登録した静止画素材へ、文字追加等の作画もできます。

ファイルインポート/エクスポート機能

USB メモリなどの外部ドライブから番組やグループ、イベントをイベント単位で取込むことや、保存することができます。

インポートファイルフォーマット

静止画、ロール、動画素材の取込み元として汎用的な画像・音声ファイルを使用することができます。 画像ファイルフォーマット: TIFF/PICT/TARGA/JPEG/BMP/PNG/PSD/GIFF 音声ファイルフォーマット: WAV/AIF/MP3

インポートファイルサイズ自動変換機能

取り込み画像サイズが1920×1080 以外の場合、自動的にサイズ変更をおこない登録します。

記録容量

動画 30分、音声 30分、静止画 1400枚。動画、音声、静止画の記録領域は独立しています。

完全なループ再生

フレーム精度のループ再生が可能で、途中でポーズすることがありません。 ループ回数の指定や、ループ範囲を指定することができます。

音声の後付、位置変更が可能

音声の後付け収録ができ、映像に対して音の位置を変更することができます。 映像と音声の元素材の長さは同じである必要はありません。

音声再生レベル変更機能

音声再生レベルが変更できます。素材毎に変更が可能です。

Next出力

ネクスト映像出力があります。 ネクスト出力には、再生リスト上の次の素材が表示されます。 次に送出する素材の確認を行いながら、操作することができます。

再生位置調整

テロップ位置の変更、ロール、動画の再生位置を調整することができます。 調整した位置を設定し、記録しておくことができます。

ロール再生スピード可変機能

ロール再生中に再生スピードを変更することができます。

タイムコード検知機能

入力HD-SDI 信号に重畳されたタイムコードを検知して、収録の開始と終了を制御することができます。 完成素材を修正することなく収録することが出来ます。

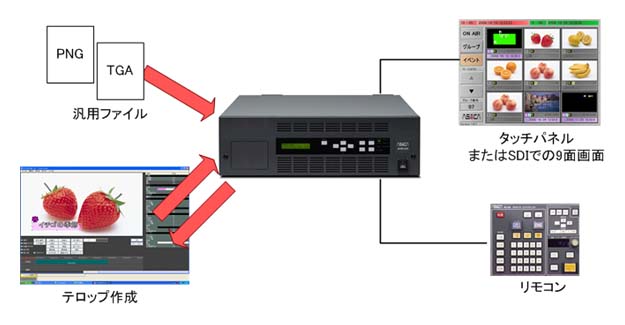

システム構成図例

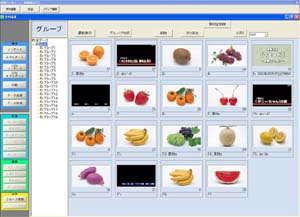

登録編集・テロップ作成端末



















仕様

信号規格  映像 BTA S-004B準拠 1920×1080i/59.94Hz HDTV-SDI
音声  BTA S-006B準拠 24bit 48kHz HDTV-SDI Embedded Audio
AES-3id準拠 24bit 48kHz
信号入力 VIDEO/KEY IN 1系統 BNCコネクタ
AUDIO IN 1入力 BNCコネクタ
信号出力    VIDEO OUT 1系統2分配 (Embedded Audio)
KEY OUT 1系統2分配
NEXT OUT 1系統2分配 BNCコネクタ
MULTI SDI OUT 1系統2分配 BNCコネクタ (タッチパネルリモートの画面を出力)
AUDIO OUT 1出力 BNCコネクタ
同期信号 信号規格 NTSCブラックバースト(B.B)/HDTV 3値SYNC 自動認識
同期信号入力 1系統 BNCコネクタ
位相調整範囲 H位相: ±4000サンプル 1サンプル単位
V位相:±562ライン 1ライン単位
制御信号入出力 LAN 2系統 10/100Base-TX、1000BASE-T RJ-45
パラレル制御 2系統 D-SUB 37pin
シリアル制御 1系統 RS-422 D-SUB 9pin
1系統 RS-232C D-SUB 9pin
GPI 出力ポート 1系統 D-SUB 9pin
VGA 出力 1系統 D-SUB 15pin
GPI 1系統 D-Sub9ピン
アラーム接点出力 1系統 D-SUB 15pin
使用条件 連続使用
設置環境 屋内
動作環境 周囲温度:0℃〜40℃ 周囲湿度:5%〜90%(結露なきこと)
外形寸法(mm) 435(W)×550(D)×132.5(H) 突起物は含まず
重量 約22kg
電源電圧 AC100V、50/60Hz
消費電力 150VA以下

記録容量・記録媒体

記録容量 動画 30分、 音声 30分、 静止画1400枚
記録媒体  SSD、CF(コンパクトフラッシュカード)

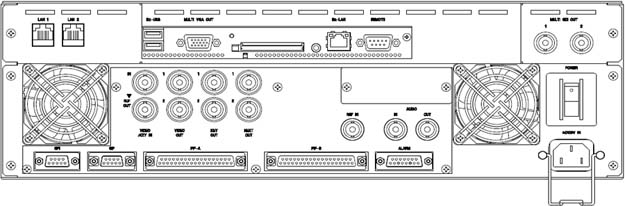

背面

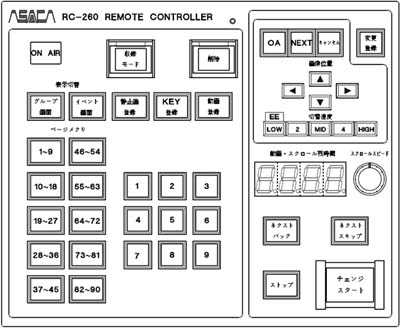

RC-260 リモコン

*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
