アップストリームキーヤ｜AUK-80H

　アップストリームキーヤ

　AUK-80H

　HD-SDI対応　アップストリームキーヤ
　2系統のスーパー素材をミックスして出力

カタログダウンロード
技術的なお問い合わせ
価格のお問い合わせ
資料請求シート
よくあるお問い合わせ

概要

FILL IN、KEY INから入力された信号を、結合出力することが出来るHD-SDI信号用アップストリームキーヤです。その他にDSKの切替効果の選択、セルフキーの生成、KEYに入力のゲイン設定、エッジの設定、スーパーとエッジに色をつけることが出来ます。各種設定は付属のソフトウェアから行うことが出来、その設定は前面パネルから呼び出せます。 1Uハーフ筐体(FR-82)に1台、1U筐体(FR-84)に2台、3U筐体(FR-800)に8台まで実装可能です。リモートコントロールボックスを使用することで、外部からの制御も可能です。

特長

外部入力の結合出力

FILL IN、KEY INから入力された映像信号を結合して出力することができます。各入力信号間位相差は±1/4まで自動調整します。

切替効果

カットまたはフェードを切替効果として選択できます。

セルフキー

セルフキージェネレータを内蔵し、設定によりセルフキーを生成することが出来ます。

IN1/IN2/OUTの独立

IN1/IN2/OUTをそれぞれ独立にON/OFFできます。

重ね合わせレイヤー

重ね合わせレイヤーはIN1=背景、IN2=前景で固定です。

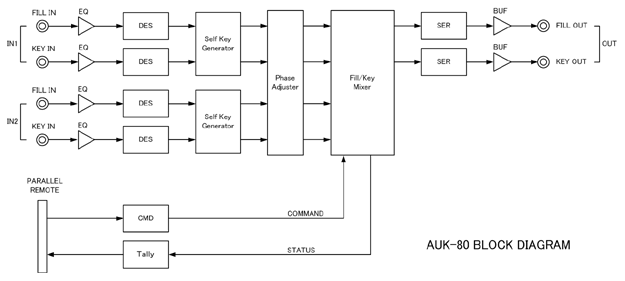

ブロック図

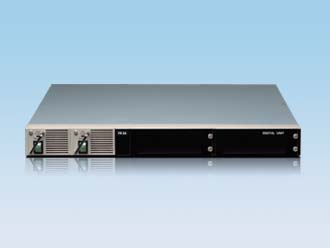

前面

仕様

信号規格	映像	SMPTE259M準拠　1080i/59.94Hz　HD-SDI
信号入力	LINE IN	2系統　BNCコネクタ
	FILL IN	2系統　BNCコネクタ
信号出力	LINE OUT	1系統　BNCコネクタ
	FILL OUT	1系統　BNCコネクタ
制御信号入出力	パラレル制御	1系統　アンフェノール36pin
	シリアル制御	1系統　D-SUB　9pin
信号処理		4：2：2　10bit
遅延量		約1/2H
使用条件		連続使用
設置環境		屋内
動作環境		周囲温度：5℃～40℃　　　周囲湿度：10%～90%(結露なきこと)
外形寸法（mm）		430（W）×399（D）×43.6（H）　突起物は含まず (FR-84)
重量		約6.0kg (FR-84)
電源電圧		AC100V±10%、50/60Hz　*200V対応はご相談ください。
冗長電源		2重化構成　AC入力コンセント　2口（FR-84）
消費電力		40VA以下 (FR-84)

その他機能

各入力信号間位相差	±1/4Hまで自動調整
切替効果	Cut/Fade
SelfKeySliceLevel調整範囲	0%～25%
フェード時間	0.25秒～4.0秒 0.25秒単位
