　HDファイルキーヤ

　ATG-80H

　ネットワーク経由の簡単操作で文字やロゴを発生し、
　FILL/KEY出力。自動化も可能。

概要

ATG-80Hファイルキーヤはテロップ作成端末で作成した画像をネットワーク経由で転送し、HD-SDI信号でFILL/KEY出力する装置です。複雑な操作が必要なく、文字や画像のテロップを再生することができます。
2つのレイヤーを扱え、ダブルスーパーや背景付テロップを再生できます。ダブルロール再生も可能です。
標準でテロップ作成ソフトウェアATG-80RPCはバンドルされています。また、ご要望にあわせた専用制御ソフトウェアやライブラリをご提案することが可能です。

用途・応用例

□ 議会中継・学校視聴覚・株主総会・学会発表等のホール・イベント時の文字スーパー表示
□ CATV局お知らせスーパーや広告バナー再生
□ ファイリング室などでの静止画のベースバンドプレビュー
□ 文字表示システムの外付けデバイスとして
□ サブ・中継車での簡易スーパー
□ ネットワーク経由、遠隔操作で文字情報を入力

*上記の応用例は専用のアプリケーションが必要な場合があります。

特長（標準ソフトウェアATG-80RPC制御時）

簡単な操作性で文字や画像をFILL/KEY再生

標準でバンドルされるテロップ作成ソフトATG-80RCの操作は非常に簡単です。テンプレートに文字を入力するだけで作成が可能です。入力したテキストデータを含めたユーザーデータ保存が可能ですので、固定的な表示であれば読み出すだけの運用も可能です。

TrueTypeフォントによるきれいな文字品質。

使用する文字はTrueTypeフォントです。放送に使用する場合は使用許諾を受けたフォントをご使用ください。
主な文字装飾（テキスト入力ボックス単位）
・文字：書体、色、大きさ、位置、水平方向の配置
・文字エッジ：太さ、色、ハードエッジのみ
・文字背景：背景有無、背景色、透過設定

ダブルロール再生可能（ループ再生可）

横ロール再生が可能です。ダブルロール再生も可能です。ロールスピードは3種類。レイヤー別にスピード設定が可能です。スタートは同時です。

2レイヤーで多彩なテロップ作成

2レイヤーを活かしたテロップ作成が可能です。貼付け画像はPNG、TIFFなどアルファチャンネルがある画像も透過率を反映します。レイヤーの前後関係はスーパー2が前面になります。

LANによる画像高速転送および制御

テロップ作成端末とは1000Base-TのLANで接続します。条件により遠隔地からの操作も可能です。

画像インポート/エクスポート

インポート：PNG 、TIFF 、BMP 、GIF 、JPEG
エクスポート：PNG

2重化電源対応筐体FR-84/FR-810への搭載も可能

構成図（ATG-80H FILL/KEYモデル）

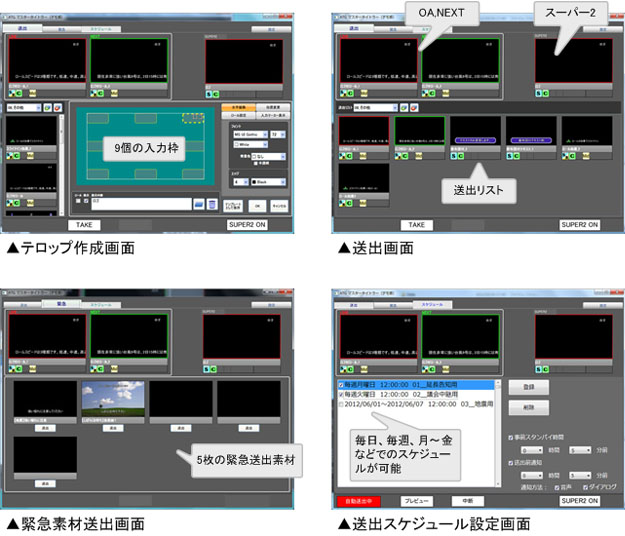

テロップ作成ソフトウェアATG-80RPC

テロップ作成ソフトウェアATG-80RPCの主な機能

機能	概要
文字入力機能	最大4つのテキストを指定することができます。
文字作画機能	指定された文字を作画することができます。（作画サイズ1920×1080）アウトラインフォントを使用した文字作画を行います。
エクスポート機能	作画した画像をPNG等の画像ファイル（アルファ付PNG(32bit)）に保存することができます。ロール素材の場合は連番ファイルで出力します。
インポート機能	文字をテキストファイルから読み込むことができます。画像ファイル（PNG、JPEG、TIFF、BMP、GIF）を読み込むことができます。
文字装飾機能	文字のフォント種類、サイズ、色、エッジ幅、エッジ色、背景色を変更することができます。エッジはハードエッジのみ。
文字・画像位置変更機能	文字、画像の位置を変更することができます。
ユーザーデータの登録機能	ユーザーが作成した作画情報をファイルに保存することができます。
ユーザーデータの読み出し機能	ユーザーが保存した作画情報ファイルを読み出すことができます。
プレビュー機能	作画した画像を端末上でプレビューすることができます。
ロール機能	左方向横ロールのみ。スーパーON時のロール再生の有無、速度の変更、ループを指定することができます。

動作環境

対応OS	Microsoft Windows XP Professional SP3 日本語版　32bit Microsoft Windows　7　Professional　32bit/64bit *Microsoft .Net Framework Version 3.5 SP1がインストールされていること。
CPU	2GHz以上
メモリ	1GB以上
ネットワークプロコル	TCP/IP
LAN	1ポート（1000Base-T必須）
画面領域	1024×768以上の設定が可能なこと
文字フォント	TrueType フォント *フォントメーカーとの使用許諾契約をされたフォントをご利用ください。

専用アプリケーション時に可能な機能　(　)は標準ソフトウェア時

○ 切替効果：CUT,FADE,SLIDE IN/OUT,PUSH,WIPE　（CUTのみ）
○ レイヤごとの個別制御　（同時制御のみ）
○ 上下左右方向のロール再生　（左方向ロールのみ）
○ 標準以外のファイルフォーマットのインポート、エクスポート
○ NEXT OUT (信号出力なし)
○ リスト再生、テキスト自動流し込み作画　など

テロップ素材作成用途

ATG-80RPCテロップ作成ソフトウェアで作成した画像は汎用ファイルフォーマット（PNG）で保存ができます。ロール素材は連番ファイルにして保存します。弊社静止画ファイルの素材作成はもちろん、他社のファイルベース映像機器の素材作成用途にもご利用いただけます。
□ AVR-100/300/500　静止画ファイル
□ AVR-200シリーズ/770　動画・静止画・音声ファイル
□ ASS-80シリーズ　静止画ファイル
□ AHR-80シリーズ　動画・静止画ファイル
□ 他社製のファイルベース映像機器

仕様

信号規格		BTA-S004B準拠　1080i/59.94Hz　HD-SDI
信号出力	FILL　OUT	1系統　BNCコネクタ
	KEY　OUT	1系統　BNCコネクタ
	NEXT　OUT	1系統　BNCコネクタ　*ATG-80RPC制御下では未使用になります
同期信号	信号規格	NTSCブラックバースト（B.B）/HDTV　3値SYNC　自動認識
	同期信号入力	1系統　BNCコネクタ
	調整範囲	V位相：±100ライン　 H位相：±2000サンプル V位相、H位相とも、全映像出力が同様に可変します。出力ごとの位相調整はできません。同期入力が無い場合は、内部同期で動作します。
制御信号入出力	パラレル制御	1系統　アンフェノール36pin
	LAN	1系統　Gigabit Ethernet (1000Base-T)　映像データ転送・制御用
	アラーム（筐体）	1系統　アンフェノール 14pin
量子化ビット		出力 10bit/スーパー素材 8bit
使用条件		連続使用
設置環境		屋内
動作環境		周囲温度：5℃～40℃　周囲湿度：20％～90％(結露なきこと)
外形寸法（mm）		FR-810：450（W）×471（D）×132（H）　突起物は含まず FR-84 ：430（W）×399（D）×43.6（H） FR-82 ：216（W）×399（D）×43.6（H）
重量		FR-810 ：約7.6kg FR-84 ：約6.0kg FR-82 ：約3.1kg 1ユニット追加ごとに＋約0.5kg
電源電圧		AC100V±10%、50/60Hz
冗長電源		FR-810,FR-84実装時： 2重化構成　AC入力コンセント　2口 FR-82実装時： 2重化構成無し　AC入力コンセント　1口
消費電力		FR-810 ： 65VA以下（1ユニット実装時）、175VA以下（6ユニット実装時） FR-84 ： 45VA以下 FR-82 ： 45VA以下
