 HD静止画ファイル/DSK(ロール再生機能付)

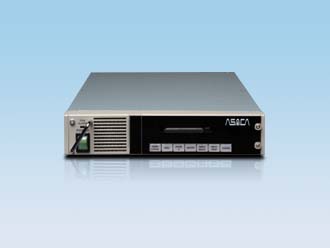

 ASS-83H
 小形シンプルな静止画ファイル、DSK機能を内蔵
 ロール再生、トリプルスーパーが可能

概要

ASS80シリーズは、モジュール構成の小型静止画ファイル装置です。Compact Flash(半導体)に静止画40枚(FILL/KEY)=20枚×2ページを格納でき、ページ内20枚の静止画をFILL/KEY連動でシーケンシャル/ダイレクト再生が可能です。シリーズには、使用目的・用途などに応じて、最適な製品を選択して頂けるよう、サブタイプが用意されています。ロール機能対応機種は、静止画40枚に加えて、同じCompact Flashに15枚のROLL画像(FILL/KEY)×2ページ分を格納し再生することが可能です。 また、DSK機能対応機種は、LINE INの映像信号にPicture1画像とPicture2画像またはROLL画像および外部入力(FILL IN/KEY IN)をDSK合成して出力することができます。 Compact Flashの画像ファイルは、専用ソフトを使用して、コンピュータから読み出し/書き込みを行うことができます。

特長

HDTV/SDTV対応

HDTV(SMPTE-292M 1080i/59.94Hz)対応機種および、SDTV(SMPTE-259M D1-SDI)対応機種があります。SDTV対応機種は、ハードウェアを変更しないでHDTV対応機種にバージョンアップが可能です。

ベースバンド記録

FILL/KEY同時のベースバンド記録が可能です。KEY信号入力がない場合、セルフキー信号を生成して記録することができます。

DU-800シリーズ筐体に搭載

高さ1Uの19インチラックサイズ筐体に2系統を搭載可能です。

静止画再生

パラレル制御により、順次再生・ダイレクト再生などの制御を行うことができます。

自動再生機能

自動的に一定時間でPicture1画像が切り替わる、自動再生機能(”A”オプション)が用意されています。

ホットスタンバイ/ランダム再生

Compact Flashに保存さらた画像ファイルは、ページ単位でホットスタンバイ(メモリ展開)されます。ホットスタンバイされたページの画像ファイルは、ランダム再生が可能です。

画像変換ソフトウェア

画像変換ソフトを使用して、Compact Flash に対して、BMP・JPEG・PNG・TARGA・TIFF形式の画像ファイルを、読み出し/書き込むことが可能です。

ASS-80シリーズ機能

型名 Video
STD
1
2
ROLL DSK 自動再生
"A"
Option
SelfKey SelfKey
Slice
Level
指定
SelfKey
Gain
指定
ASS-80H HD
ASS-80S SD
ASS-81H HD ○* ○*
ASS-81S SD ○* ○*
ASS-82H HD
ASS-82S SD
ASS-83H HD
ASS-83S SD

* ”C”オプション

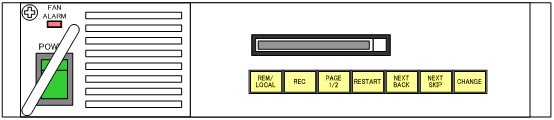

前面

仕様

信号規格 映像 HD SMPTE292M準拠 1080i/59.94Hz HD-SDI
映像 SD SMPTE259M準拠 D1-SDI
信号入力   1系統 BNCコネクタ
信号出力 1系統 BNCコネクタ
同期信号 信号規格 NTSCブラックバースト(B.B)/HDTV 3値SYNC 自動認識
同期信号入力 1系統 BNCコネクタ
*REF INに入力する同期信号は、LINE IN信号と同期している必要があります。(DSK機能対応機種のみ)
位相調整範囲 H位相: HD±200サンプル SD±100サンプル 1サンプル単位
V位相: ±100ライン 1ライン単位
制御信号入出力 パラレル制御 1系統 アンフェノール50pin
信号処理 4:2:2 8bit 映像出力10bit
DSK信号処理 4:2:2 10bit
遅延量
(DSKモデル)
ASS-81/83
HD‐SDI 約 15μS
SD‐SDI 約 41μS
使用条件 連続使用
設置環境 屋内
動作環境 周囲温度:5℃〜40℃ 周囲湿度:10%〜90%(結露なきこと)
外形寸法(mm) FR-800:450(W)×471(D)×132(H) 突起物は含まず
FR-84 :430(W)×399(D)×43.6(H)
FR-82 :216(W)×399(D)×43.6(H)
重量 FR-800 : 約7.6kg
FR-84 : 約6.0kg
FR-82 : 約3.1kg
電源電圧 AC100V±10%、50/60Hz *200V対応はご相談ください。
冗長電源 FR-800,FR-84実装時 : 2重化構成 AC入力コンセント 2口
FR-82実装時 : 2重化構成無し AC入力コンセント 1口
消費電力 FR-800 : 60VA以下
FR-84 : 40VA以下
FR-82 : 20VA以下

静止画機能

静止画記録枚数 20枚×2ページ
ロール画像枚数 15枚×2ページ(ロール機能対応機種、画像変換ソフトで記録)

付属する画像変換ソフトを使用して、Compact Flash に対して、BMP・JPEG・PNG・TARGA・TIFF形式の画像ファイルを、読み出し/書き込むことが可能です。
記録媒体 Compact Flash(独自フォーマット)
映像切替効果 CUT/FADE

背面

FR筐体搭載可能数

筐体 2重化電源 搭載可能数 備考
FR-800 8台 3Uサイズ
FR-84 2台 1U サイズ
FR-82 1台 1Uハーフサイズ

ASS-81SA導入事例

*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
