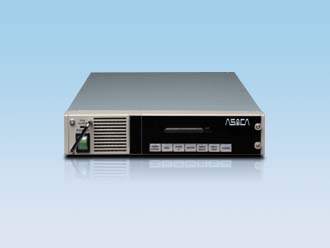

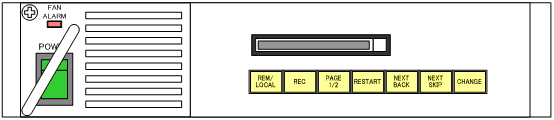

ASS-80シリーズは、モジュール構成の小型静止画ファイル装置です。Compact Flash(半導体)に静止画40枚(FILL/KEY)=20枚×2ページを格納でき、ページ内20枚の静止画をFILL/KEY連動でシーケンシャル/ダイレクト再生が可能です。シリーズには、使用目的・用途などに応じて、最適な製品を選択して頂けるよう、サブタイプが用意されています。ロール機能対応機種は、静止画40枚に加えて、同じCompact Flashに15枚のROLL画像(FILL/KEY)×2ページ分を格納し再生することが可能です。 また、DSK機能対応機種は、LINE INの映像信号にPicture1画像とPicture2画像またはROLL画像および外部入力(FILL IN/KEY IN)をDSK合成して出力することができます。 Compact Flashの画像ファイルは、専用ソフトを使用して、コンピュータから読み出し/書き込みを行うことができます。
HDTV(SMPTE-292M 1080i/59.94Hz)対応機種および、SDTV(SMPTE-259M D1-SDI)対応機種があります。SDTV対応機種は、ハードウェアを変更しないでHDTV対応機種にバージョンアップが可能です。
FILL/KEY同時のベースバンド記録が可能です。KEY信号入力がない場合、セルフキー信号を生成して記録することができます。
高さ1Uの19インチラックサイズ筐体に2系統を搭載可能です。
パラレル制御により、順次再生・ダイレクト再生などの制御を行うことができます。
自動的に一定時間でPicture1画像が切り替わる、自動再生機能(”A”オプション)が用意されています。
Compact Flashに保存さらた画像ファイルは、ページ単位でホットスタンバイ(メモリ展開)されます。ホットスタンバイされたページの画像ファイルは、ランダム再生が可能です。
画像変換ソフトを使用して、Compact Flash に対して、BMP・JPEG・PNG・TARGA・TIFF形式の画像ファイルを、読み出し/書き込むことが可能です。
型名 | Video STD |
Picture 1 |
Picture 2 |
ROLL | DSK | 自動再生 "A" Option |
SelfKey | SelfKey Slice Level 指定 |
SelfKey Gain 指定 |
ASS-80H | HD | ○ | ○ | ○ | |||||
ASS-80S | SD | ○ | ○ | ○ | |||||
ASS-81H | HD | ○ | ○ | ○ | ○ | ○ | ○* | ○* | |
ASS-81S | SD | ○ | ○ | ○ | ○ | ○ | ○* | ○* | |
ASS-82H | HD | ○ | ○ | ○ | |||||
ASS-82S | SD | ○ | ○ | ○ | |||||
ASS-83H | HD | ○ | ○ | ○ | ○ | ○ | |||
ASS-83S | SD | ○ | ○ | ○ | ○ | ○ |
* ”C”オプション
信号規格 | 映像 HD | SMPTE292M準拠 1080i/59.94Hz HD-SDI |
映像 SD | SMPTE259M準拠 D1-SDI | |
信号入力 | 1系統 BNCコネクタ | |
信号出力 | 1系統 BNCコネクタ | |
同期信号 | 信号規格 | NTSCブラックバースト(B.B)/HDTV 3値SYNC 自動認識 |
同期信号入力 | 1系統 BNCコネクタ *REF INに入力する同期信号は、LINE IN信号と同期している必要があります。(DSK機能対応機種のみ) |
|
位相調整範囲 | H位相: HD±200サンプル SD±100サンプル 1サンプル単位 V位相: ±100ライン 1ライン単位 |
|
制御信号入出力 | パラレル制御 | 1系統 アンフェノール50pin |
信号処理 | 4:2:2 8bit 映像出力10bit | |
DSK信号処理 | 4:2:2 10bit | |
遅延量 (DSKモデル) ASS-81/83 |
HD‐SDI | 約 15μs |
SD‐SDI | 約 41μs | |
使用条件 | 連続使用 | |
設置環境 | 屋内 | |
動作環境 | 周囲温度:5℃〜40℃ 周囲湿度:10%〜90%(結露なきこと) | |
外形寸法(mm) | FR-800:450(W)×471(D)×132(H) 突起物は含まず FR-84 :430(W)×399(D)×43.6(H) FR-82 :216(W)×399(D)×43.6(H) |
|
重量 | FR-800 : 約7.6Kg FR-84 : 約6.0Kg FR-82 : 約3.1Kg |
|
電源電圧 | AC100V±10%、50/60Hz *200V対応はご相談ください。 | |
冗長電源 | FR-800,FR-84実装時 : 2重化構成 AC入力コンセント 2口 FR-82実装時 : 2重化構成無し AC入力コンセント 1口 |
|
消費電力 | FR-800 : 60VA以下 FR-84 : 40VA以下 FR-82 : 20VA以下 |
静止画記録枚数 | 20枚×2ページ |
ロール画像枚数 | 15枚×2ページ(ロール機能対応機種、画像変換ソフトで記録) 付属する画像変換ソフトを使用して、Compact Flash に対して、BMP・JPEG・PNG・TARGA・TIFF形式の画像ファイルを、読み出し/書き込むことが可能です。 |
記録媒体 | Compact Flash(独自フォーマット) |
映像切替効果 | CUT/FADE |
筐体 | 2重化電源 | 搭載可能数 | 備考 | |
FR-800 | ○ | 8台 | 3Uサイズ | |
FR-84 | ○ | 2台 | 1U サイズ | |
FR-82 | ― | 1台 | 1Uハーフサイズ |
*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
