HD静止画ファイル ASS-80シリーズ
小形シンプルな静止画ファイル
| 概要
ASS-80シリーズは、モジュール構成の小型静止画ファイル装置です。Compact Flash（半導体）に静止画40枚（FILL/KEY＝20枚×2ページを格納でき、ページ内20枚の静止画をFILL/KEY連動でシーケンシャル/ダイレクト再生 が可能です。シリーズには、使用目的･用途などに応じて、最適な製品を選択して頂けるよう、サブタイプが用意されています。ロール機能対応機 種は、静止画40枚に加えて、同じCompact Flashに15枚のROLL画像（FILL/KEY）×2ページ分を格納し再生することが可能です。 また、DSK機能対応機種は、LINE INの映像信号にPicture1画像とPicture2画像またはROLL画像および外部入力（FILL IN/KEY IN）をDSK合成して出力することができます。 Compact Flashの画像ファイルは、専用ソフトを使用して、コンピュータから読み出し/書き込みを行うことができます。
| HDTV/SDTV対応
HDTV（SMPTE-292M 1080i/59.94Hz）対応機種および、SDTV（SMPTE-259M D1-SDI）対応機種があります。SDTV対応機種は、ハードウェアを変更しないで HDTV対応機種にバージョンアップが可能です。
| ベースバンド記録
FILL/KEY同時のベースバンド記録が可能です。KEY信号入力がない場合、セルフキー信号を生成して記録することができます。
| DU-800シリーズ筐体に搭載
高さ1Uの19インチラックサイズ筐体に2系統を搭載可能です。
| 静止画再生
パラレル制御により、順次再生・ダイレクト再生などの制御を行うことができます。
| 自動再生機能
自動的に一定時間でPicture1画像が切り替わる、自動再生機能（”A”オプション）が用意されています。
| ホットスタンバイ/ランダム再生
Compact Flashに保存された画像ファイルは、ページ単位でホットスタンバイ（メモリ展開）されます。ホットスタンバイされたページの画像ファイルは、ランダム再生が可能です。
| 画像変換ソフトウェア
画像変換ソフトを使用して、Compact Flashに対して、BMP・JPEG・PNG・TARGA・TIFF形式の画像ファイルを、読み出し/書き込むことが可能です。
| ASS-80シリーズ機能
| 型名 | Video STD |
Picture 1 |
Picture 2 |
ROLL | DSK | 自動再生 "A" Option |
SelfKey | SelfKey Slice Level 指定 |
SelfKey Gain 指定 |
| ASS-80H | HD | ○ | ○ | ○ | |||||
| ASS-80S | SD | ○ | ○ | ○ | |||||
| ASS-81H | HD | ○ | ○ | ○ | ○ | ○ | ○* | ○* | |
| ASS-81S | SD | ○ | ○ | ○ | ○ | ○ | ○* | ○* | |
| ASS-82H | HD | ○ | ○ | ○ | |||||
| ASS-82S | SD | ○ | ○ | ○ | |||||
| ASS-83H | HD | ○ | ○ | ○ | ○ | ○ | |||
| ASS-83S | SD | ○ | ○ | ○ | ○ | ○ |
* ”C”オプション

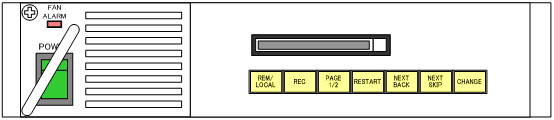

| 前面
| 仕様・定格
| 信号規格 | 映像 HD | SMPTE292M準拠 1080i/59.94Hz HD-SDI |
| 映像 SD | SMPTE259M準拠 525i/59.94Hz SD-SDI | |
| 信号入力 | 1系統 BNCコネクタ | |
| 信号出力 | 1系統 BNCコネクタ | |
| 同期信号 | 信号規格 | NTSCブラックバースト（B.B）/HDTV 3値SYNC 自動認識 |
| 同期信号入力 | 1系統 BNCコネクタ *REF INに入力する同期信号は、LINE IN信号と同期している必要があります。（DSK機能対応機種のみ） |
|
| 位相調整範囲 | H位相： HD±200サンプル SD±100サンプル 1サンプル単位 V位相： ±100ライン 1ライン単位 |
|
| 制御信号入出力 | パラレル制御 | 1系統 アンフェノール50pin |
| 信号処理 | 4：2：2 8bit 映像出力10bit | |
| DSK信号処理 | 4：2：2 10bit | |
| 遅延量 （DSKモデル） ASS-81/83 |
HD‐SDI | 約 15μs |
| SD‐SDI | 約 41μs | |
| 使用条件 | 連続使用 | |
| 設置環境 | 屋内 | |
| 動作環境 | 周囲温度：5℃～40℃ 周囲湿度：10％～90％(結露なきこと) | |
| 外形寸法（mm） | FR-800：450（W）×471（D）×132（H） 突起物は含まず FR-84 ：430（W）×399（D）×43.6（H） FR-82 ：216（W）×399（D）×43.6（H） |
|
| 重量 | FR-800 ： 約7.6kg FR-84 ： 約6.0kg FR-82 ： 約3.1kg |
|
| 電源電圧 | AC100V±10%、50/60Hz *200V対応はご相談ください。 | |
| 冗長電源 | FR-800,FR-84実装時 ： 2重化構成 AC入力コンセント 2口 FR-82実装時 ： 2重化構成無し AC入力コンセント 1口 |
|
| 消費電力 | FR-800 ： 60VA以下 FR-84 ： 40VA以下 FR-82 ： 20VA以下 |
|
| 静止画機能
| 静止画記録枚数 | 20枚×2ページ |
| ロール画像枚数 | 15枚×2ページ（ロール機能対応機種、画像変換ソフトで記録） |
| 記録媒体 | Compact Flash（独自フォーマット） |
| 映像切替効果 | CUT/FADE |
| 背面
| FR筐体搭載可能数
| 筐体 | 2重化電源 | 搭載可能数 | 備考 |
| FR-800 | 〇 | ８台 | 3Uサイズ |
| FR-84 | 〇 | ２台 | 1Uサイズ |
| FR-82 | ー | 1台 | 1Uハーフサイズ |
*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
