スキップバックレコーダ ASR-90
地震映像の瞬間を漏らさず収録。2系統収録、1系統再生。
複数台の集中監視や操作、クリップのダウンロードに対応
| 概要
ASR-90は、2系統のHD-SDI信号を同時収録可能なスキップバックレコーダです。
2系統（CH1/CH2）のHD-SDI信号は常時キャッシュメモリ（DRAM）にバッファされており、
収録操作、または外部から収録制御が行なわれると、その時点から一定時間遡った（＝スキップバック）点から
指定された時間分、キャッシュメモリ内の映像データをSSDに収録します。
収録操作/制御が行なわれた日付・時刻情報は映像データと共にSSDへ書き込まれ、CLIP「地震世代」映像として管理されます。
カメラ情報・（局所情報）は再生系統毎に15文字まで指定できます。
日付・時刻情報・カメラ情報（局所情報）は再生およびEE時に出力映像にスーパーすることができます。
データの保存には半導体ディスクを使用しているため、衝撃や振動などに対して堅牢です。また半導体ディスクには、
収録操作/収録制御前後の限られた時間の映像データだけを収録しているので、SSDの書き換え寿命による制約がありません。
| 特長
(1) HDTV（SMPTE ST 292準拠 1080i/59.94Hz）に対応しています。
(2) スキップバック時間は、10 / 20 / 30 / 40秒を選択することができます。
(3) 収録操作/制御を受けてからの収録時間は、60 / 120 / 180 / 240 / 300秒から選択することができます。
(4) CH1/CH2の2系統の収録と、収録済みCLIP 1系統の再生を同時に行なうことができます。
(5) 収録済みCLIPを再生している最中でも2系統の入力映像は常時キャッシュメモリへバッファされているので、何時でもスキップバック収録が可能です。
(6) 収録中、新たに収録操作/制御を受けた場合は、収録時間を延長します。
(7) SSDには圧縮した映像データが収録されます。
(8) エンベデッド音声信号（音声チャンネル1～4のみ）を映像信号と一緒に記録・再生します。（クリップのダウンロードは音声チャンネル1～2のみ）
(9) 内部時計の補正方法は、NTP、秒パルス、またはシリアルBCD時刻信号を使用し、うるう秒にも対応します。
(10) 記録媒体に機械的な駆動系を持たないため、信頼性・保守性に優れています。
(11) 筐体は、高さ1Uの19インチラックサイズです。
(12) 電源は二重化されており、運用中でも保守・交換が可能です。
(13) 電源とFANは一体のユニットとなっており、ラックから降ろさずに前面から簡単に取り外しができますので保守が容易です。
(14) SSDを増設することで、収録データの冗長化に対応いたします。

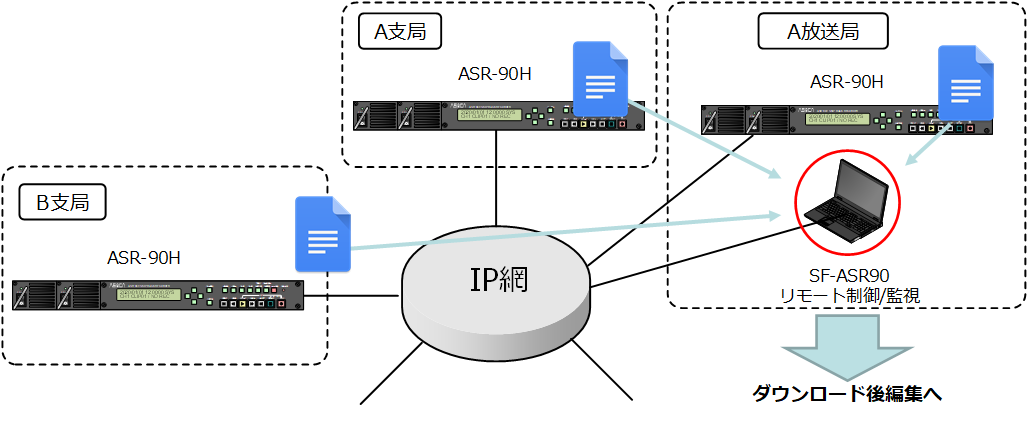

| 複数台使用時のシステム概念図

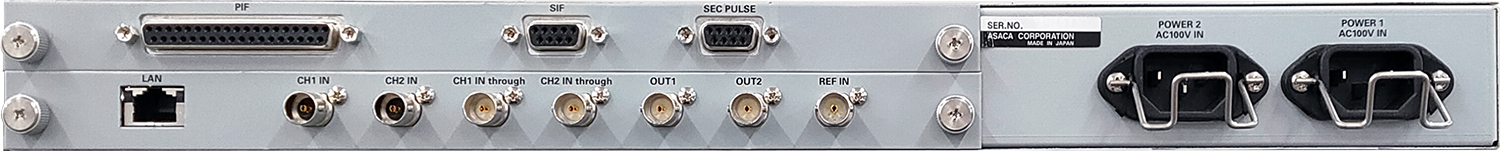

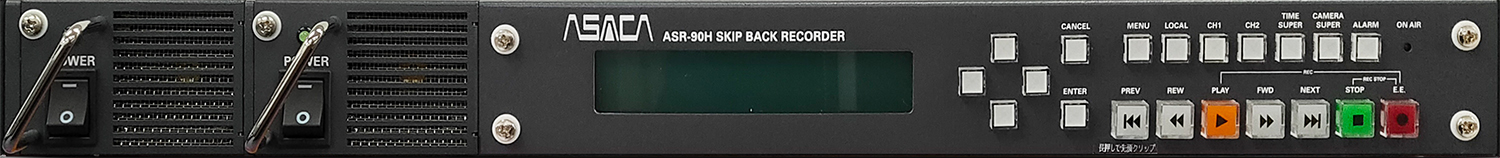

| 外観

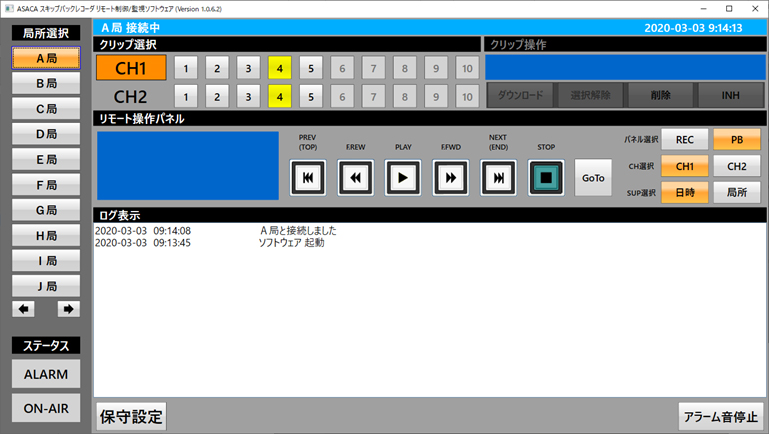

| リモート制御/監視端末
| 仕様・定格
| 映像信号入力/エンベデッド音声信号入力 | ||
| 映像入力 | SDI信号 2系統 BNCコネクタ | |
| SDI信号規格 | SMPTE ST 292準拠 1080i/59.94Hz ※2系統のSDI信号（CH1/CH2）が同期している必要はありません。 |
|
| エンベデッド音声 | SMPTE ST 299準拠 | |
| 映像信号出力/エンベデッド音声信号出力 | ||
| 映像出力 | SDI信号 1系統2出力 BNCコネクタ | |
| SDI信号規格 | SMPTE ST 292準拠 1080i/59.94Hz | |
| エンベデッド音声 | SMPTE ST 299準拠 | |
| 映像/エンベデッド音声 記録データ | ||
| 映像 | 4:2:2 8ビット（1/2圧縮データ） | |
| エンベデッド音声 | 24ビット / サンプル 音声グループ1（音声チャンネル1～4）のみ記録 |
|
| 収録映像ファイル | XAVC HD Intra Class 100 音声チャンネル1～2のみ記録 |
|
| 同期結合入力 | ||
| 信号規格 | NTSCブラックバースト / HDTV 3値SYNC | |
| 同期入力 | BNCコネクタ 75Ω終端 | |
| 調整範囲 | V位相 -563 ~ 562ライン ライン単位 H位相 -1100 ~ 1100サンプル サンプル単位 ※同期入力信号が無い場合は、CH1またはCH2のSDI入力信号に同期ロックします。 |
|
| クリップ | ||
| CLIP映像スタンバイ時間 | 1秒以内 | |
| 最大CLIP数 | 10 CLIP / 1CHあたり | |
| 最大収録時間 | 60分 / 1CHあたり | |
| 接点制御入力 / タリー出力 | ||
| コネクタ | D-Sub 37ピン（メス） | |
| 制御入力 | フォトカプラ入力 | |
| タリー出力 | フォトMOSリレー接点出力 | |
| 秒パルス入力 | ||
| コネクタ | D-Sub 9pin（メス） | |
| 信号入力 | フォトカプラ入力 | |
| うるう秒対応 | 一定時間内に１回秒パルスが増減する方式に対応 | |
| シリアルBCD時刻信号入力（RS-485） | ||
| コネクタ | D-Sub 9pin（メス） | |
| うるう秒対応 | 1秒挿入、1秒削除に対応 | |
| LAN制御ポート | ||
| コネクタ | RJ-45 | |
| インターフェース規格 | 1000Base-T/100Base-TX | |
| 動作環境 | 周囲温度 | +5℃～40℃ |
| 周囲湿度 | 5％～90％（R.H）、結露なきこと | |
| 使用条件 | 連続使用 | |
| 設置環境 | 屋内 | |
| 電源入力 | 電源電圧 | AC100V±10％ 50 / 60Hz単相 *200V対応はご相談ください。 |
| 消費電力 | 80VA以下 | |
| 高調波電流 | IEC61000-3-2 準拠 | |
| 外形寸法 | 435mm(W)×400mm(D)×43.7mm(H) ※ラック取付け金具および突起物を含まない |
|
| 質量 | 約8 kg | |
*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
