 HDステップバックレコーダ
 ASR-80H
 2系統のHD-SDI信号をステップバック記録
 地震映像などの記録に最適

概要

ASR-80Hは、2系統のHD-SDI信号を同時録画可能なステップバックレコーダーです。 2系統(CH1/CH2)のHD-SDI信号は、常時キャッシュメモリに録画されています。外部から制御入力(RECコマンド)を受けて、その時点から一定時間遡って、キャッシュメモリ内の録画データを半導体ディスク(SSD)に保存します。続けて指定された時間までSSDに保存します。 制御入力(RECコマンド)を受けた日付・時刻情報は、録画データと同時にSSDへ書き込まれ、「収録クリップ」として管理されます。 データの保存にはSSDを使用しているため、衝撃や振動などに対して堅牢です。また、キャッシュメモリ=SSDの2段構成となっているため、SSDの書き換え寿命による制約がありません。 日付と時刻情報を出力映像にスーパーすることができます。

  • HDTV(SMPTE 292M 1080i/59.94Hz)に対応しています。
  • 録画モードによる2種類モデルを選択できます。
    [ASR-80HA] 非圧縮タイプ、エンベデッド音声CH1〜CH8
    [ASR-80HB] 1/2圧縮タイプ、エンベデッド音声CH1〜CH4
  • ステップバック時間を選択することができます。
    [ASR-80HA] 15秒/20秒 から選択
    [ASR-80HB] 15秒/30秒 から選択
  • RECコマンドを受けてからの収録時間は、15秒/30秒/60秒/120秒から選択することができます。
  • CH1/CH2 2系統の同時録画が可能です。
  • 録画中、新たにRECコマンドを受けた場合は、録画時間を延長します。
  • キャッシュメモリ録画中に、収録クリップのCH1/CH2を同時再生することができます。
  • 内部時計の補正方法は、秒パルスを使用します。
  • 記録媒体に機械的な駆動系を持たないため、信頼性・保守性に優れています。
  • 筐体は、高さ1Uの19インチラックサイズです。
  • 電源は二重化されており、運用中でも保守・交換を行なうことができます。

特長

ステップバック時間

[ASR-80HA] 15秒/20秒 から選択
[ASR-80HB] 15秒/30秒 から選択

録画時間

RECコマンドを受けてからの収録時間は、15秒/30秒/60秒/120秒から選択することができます。録画中、新たにRECコマンドを受けた場合は、録画時間を延長します。

日付・時刻スーパー

出力映像に日付・時刻をスーパーすることができます。再生時にON/OFFできます。

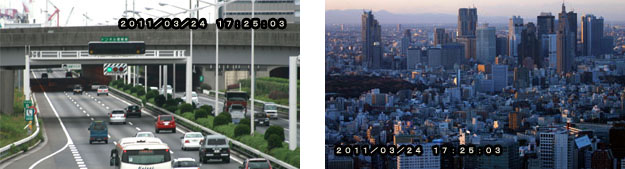

▲日付・時刻をスーパー表示例

時刻同期

秒パルス信号により基準時計と同期します。

録画系統

2系統のHD-SDIを同時に録画します。

音声系統

[ASR-80HA] エンベデッド音声CH1〜CH8
[ASR-80HB] エンベデッド音声CH1〜CH4

画像データ保存媒体

機械的な駆動系を持たないSSDを使用している為、安全です。

電源

2重化されており、運用中でも保守・交換を行なうことができます。

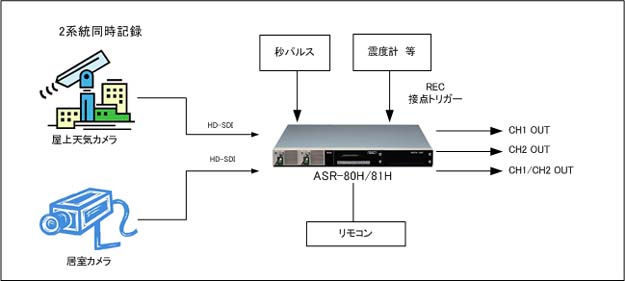

概略図

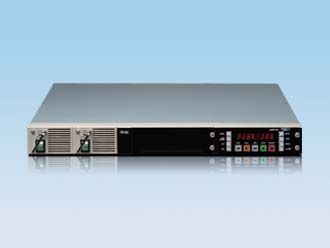

前面

仕様

信号規格 映像 SMPTE292M準拠 1080i/59.94Hz HD-SDI
音声 SMPTE 299M準拠
信号入力 2系統 BNCコネクタ

*2系統のSDI信号(CH1/CH2)が同期している必要はありません。
信号出力 CH1 OUT 1系統 BNCコネクタ
CH2 OUT 1系統 BNCコネクタ
CH1/CH2 OUT 1系統と2系統の選択出力 1系統 BNCコネクタ
同期信号 信号規格 NTSCブラックバースト(B.B)/HDTV 3値SYNC 自動認識
同期信号入力 1系統 BNCコネクタ
位相調整範囲 H位相: ±2000サンプル、V位相:±100ライン ライン単位
*同期入力信号が無い場合は、CH1またはCH2のSDI信号に同期ロックします。
制御信号入出力 LAN制御 1系統 100Base-TX RJ-45 (オプション)
(ASR-80Hの専用コントローラにて制御)
LANかシリアル制御のどちらか一方
パラレル制御 1系統 アンフェノール36pin
シリアル制御 1系統 RS-422 D-SUB 9pin (オプション)
アラーム接点出力 1系統 アンフェノール14pin(電源・FANアラーム)
1系統 パラレル制御コネクタ内(LEVEL1 Alarm・LEVEL2 Alarm)
信号処理 ASR-80HA 4:2:2  8bit  非圧縮  エンベデッド音声CH1〜CH8
ASR-80HB 4:2:2  8bit  1/2圧縮  エンベデッド音声CH1〜CH4
使用条件 連続使用
設置環境 屋内
動作環境 周囲温度:5℃〜40℃  周囲湿度:10%〜90%(結露なきこと)
外形寸法(mm) 430(W)×399(D)×43.6(H) 突起物は含まず
重量 約7.0kg
電源電圧 AC100V±10%、50/60Hz
冗長電源 2重化構成 AC入力コンセント 2口
消費電力 60VA以下

その他仕様

記録容量 ASR-80HA 約 15分  (CH1、CH2とも各15分)
ASR-80HB 約 30分 (CH1、CH2とも各30分)
記録媒体 SSD

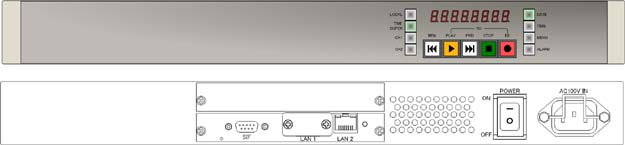

背面 (拡張リモートオプション付)

リモコン ASR-81RR2

ASR-81H導入事例
