L字タイトラー ALL-810
L字レイアウトと文字スーパーの連携した送出が可能
ロール文字の表示も簡単に行えます。
| 概要
L字タイトラー（ALL-810）は、弊社製L形レイアウト装置（ALL-80H）および、マルチタイトルジェネレータ（DU-110M） を使用した文字スーパー発生装置です。L字レイアウトと文字スーパーの連携した送出が可能です。
- 簡単な操作でHD-SDI信号をL字レイアウトにし、文字をスーパーインポーズ
- テキスト入力は、「手入力」、「履歴」、「ファイル読込」の3種類
- 文字のドットサイズ、色、エッジ色、背景色を指定可能
- テンプレートの設定を登録可能
- スーパーする文字のロール可能
- L字の背景画像は、装置本体の画像メモリおよび、BG入力から選択可能。画像メモリへは、BG入力から登録
- サンプルソフトおよび、制御ライブラリを付属制御ライブラリは、Microsoft WindowsのCOMコントロールを使用VB、VC++、C#から呼び出しが可能制御アプリケーションの作成が容易
| テンプレート選択
スーパーする文字位置を選択することができます。
| ファイル読込
テキストファイルを読み込むことができます。
| 文字装飾
文字のドットサイズ、色、エッジ色、背景色を指定することができます。
| 登録
テンプレートの設定を登録することができます。
| ロール
ロールの有無、速度の変更、ループ再生の有無を指定することができます。
| スーパー
スーパーのON、OFF を切り替えることができます。
| 使用例
○ ロール機能を使用した、緊急情報やお知らせスーパーの送出など。
○ モニタ画像に番組タイトルや回線名などをスーパーインポーズし、番組制作、放送運行の支援など。

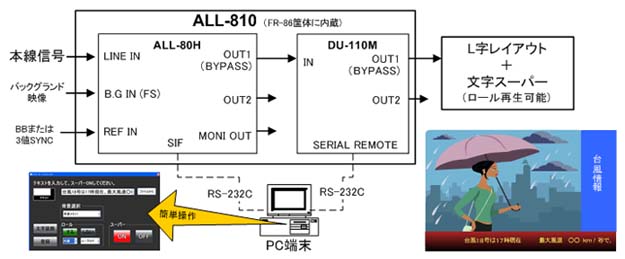

| ブロック図
| 前面

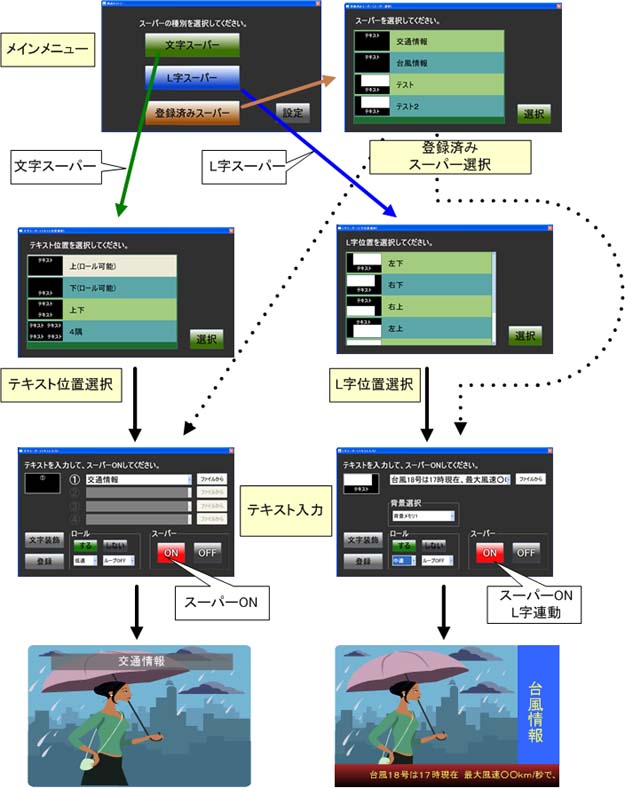

| サンプルソフト操作イメージ
| 仕様・定格
| ALL-80H/80S仕様
| 信号規格 | 映像 HD ALL-80H仕様 |
SMPTE 292M準拠 1080i/59.94Hz HD-SDI |
| 映像 SD ALL-80S仕様 |
SMPTE259M準拠 525i/59.94Hz SD-SDI | |
| 信号入力 | LINE IN | 1系統 BNCコネクタ |
| BG IN | 1系統 BNCコネクタ | |
| 信号出力 | LINE OUT | 1系統2分配 BNCコネクタ ※電源断時、IN-OUT1間は高周波リレーによりバイパスされます。 |
| 同期信号 | 信号規格 | NTSCブラックバースト（B.B）/HDTV 3値SYNC 自動認識 |
| 同期信号入力 | 1系統 BNCコネクタ 75Ω終端 | |
| 制御信号入出力 |
パラレル制御 | 1系統 アンフェノール36pin |
| シリアル制御 | 1系統 RS-232C D-SUB 9pin オス | |
| アラーム接点出力 | 1系統 アンフェノール14pin | |
| 信号処理 | 10bit （バックグランド映像は8bit） | |
| 遅延量 | 1フレーム（±2H可変） | |
| 使用条件 | 連続使用 | |
| 設置環境 | 屋内 | |
| 動作環境 | 周囲温度：5℃～40℃ | |
| 外形寸法（mm） | 430（W）×399（D）×43.6（H） 突起物は含まず | |
| 重量 | 約6.0kg | |
| 電源電圧 | AC100V±10%、50/60Hz *200V対応はご相談ください。 | |
| 冗長電源 | 2重化構成 AC入力コンセント 2口 | |
| 消費電力 | 30VA以下 | |
| DU-110M仕様
| 信号入力 | 1系統 BNCコネクタ アクティブループスルー | |
| 信号出力 | 1系統2分配 BNCコネクタ バイパス機能付 | |
| 制御信号入出力 | LAN | 1系統 10Base-T/100Base-TX RJ-45 |
| パラレル制御 | 1系統 ミニチュアデルタリボン（MDR）36ピン | |
| シリアル制御 | 1系統 RS-232C または RS-422 D-SUB 9pin | |
| 遅延量 | HD‐SDI | 約1.0us |
| SD‐SDI | 約4.3us | |
| 文字仕様
| 項目 | 機能 | |
| 文字符号 | シフトJIS（第1水準、第2水準に対応） | |
| フォント | 丸ゴシック 4階調 | |
| サイズ | 5サイズ（36×36、30×30、24×24、20×20、16×16ドット） | |
| 符号集合 | 英数、平仮名、片仮名、ギリシャ文字、ロシア文字、罫線、漢字 | |
| 文字色 | 128色 | |
| 文字装飾 | アンダーライン、縁取り、横倍、縦倍、縦横2倍 | |
| 背面
*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
