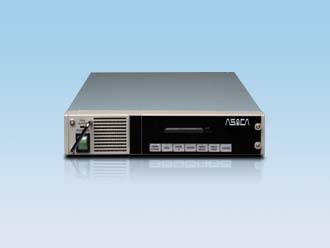

 SD L形レイアウト装置
 ALL-80S
 LINE入力の映像信号を縮小し、L字レイアウトに変換

概要

本装置はLINE入力の映像信号を縮小し、B.G(バックグラウンド)映像入力上の任意の位置に配置して出力することができる、L形レイアウト装置です。

  • SDTV(SMPTE259M D1-SDI)に対応しています。
  • 高さ=1U・幅=19インチラックサイズ筐体(FR-84)に、2セットが実装可能です。
  • 電源OFF時には、高周波リレーによるSDI信号のLINE入力=出力間バイパス機能を持っています。
  • 外部制御インターフェイスは、PIF(Parallel Remote)/SIF(Serial Remote)とも弊社製品(ALL-100、ALL-200シリーズ)と互換性があります。
  • BG入力は、フレームシンクロナイザ機能を持っておりLINE入力に対して非同期な信号に対応しています。
  • 内蔵の不揮発性メモリに2枚までのBG入力映像を記録し、BG映像として使用することができます。
  • MONITOR出力で、L形レイアウト時のLINE出力イメージを確認することができます。
  • LINE入力=出力間で、Embedded Audio Data/Ancillary Dataは全て保護されます。
  • レイアウト設定は、最大10パターンまで不揮発性メモリに記憶することができます。

特長

自由な縮小面積比

入力映像のイメージを壊すことなく、縦横比固定のまま、面積比100%〜25%までの縮小を行う事ができます。

入力映像のトリミング

入力映像の上下左右の各辺ごとに、トリミングを行う事ができます。また、縮小機能と組み合わせることも可能です。

入力映像の位置移動

入力映像を出力画面の右上・左下・中央など、任意の位置に貼り付けることができます。

バックグランド映像の構築

縮小時またはトリミング時の映像の隙間には、内部の不揮発性メモリに保存された映像(静止画)、バックグランド映像入力(動画)の中から選択して、バックグランド映像を構築することができます。

10個のレイアウト設定

「PRESET 1〜10」までのスイッチ毎に、レイアウト変換時の入力映像の縮小率、張り付け位置、バックグランド映像の選択等の設定を登録させ、ワンタッチで設定を呼び出すことができます。

各種設定の保持

電源断時においても保存されたバックグランド画像や各種設定は、不揮発性メモリに保持されます。

スムーズなレイアウト切り替え

「OPERATE」スイッチをONにすることにより、無変換状態からレイアウト変換映像に切り替わります。その場合、選択されている「PRESET」スイッチに登録されている「縮小率」および「貼り付け位置」に、設定されたスピードでリニアに移行します。

スムーズなレイアウト復旧

「OPERATE」スイッチをOFFにする事により、レイアウト変換状態から無変換映像へ戻ります。その場合にも設定されたスピードでリニアに移行します。

入力信号の保護

無変換または、レイアウト変換時のどちらにおいても、本線入力信号のブランキングに含まれているEmbedded Audio(16チャンネル)は、そのまま出力されます。(MONI OUT出力は除く)

同期信号の自動切換え

外部同期信号は、BB信号(NTSC)に対応しています。また外部同期信号を入力しない場合には、「LINE IN」入力のSDI信号に同期します。

高品位な映像変換

本線入出力には、10ビット幅のデジタル信号処理を行っておりますので、高品位な変換が行えます。(ただし、バックグランド映像は8ビット幅です。)

外部からのバイパスコントロール

外部リモート端子から、入出力間をバイパスさせることができます。

概略図




前面 (FR-84 2台実装時)

仕様

信号規格 映像 SD SMPTE259M準拠 D1-SDI
信号入力   LINE IN 1系統 BNCコネクタ
BG IN 1系統 BNCコネクタ
信号出力 LINE OUT 1系統2分配 BNCコネクタ
※電源断時、IN-OUT1間は高周波リレーによりバイパスされます。
同期信号 信号規格 NTSCブラックバースト(B.B)
同期信号入力 1系統 BNCコネクタ 75Ω終端
制御信号入出力 パラレル制御 1系統 アンフェノール36pin
シリアル制御 1系統 RS-232C D-SUB 9pin オス
アラーム接点出力 1系統 アンフェノール14pin
信号処理 10bit (バックグランド映像は8bit)
遅延量 1フレーム
使用条件 連続使用
設置環境 屋内
動作環境 周囲温度:5℃〜40℃
外形寸法(mm) FR-800:450(W)×471(D)×132(H) 突起物は含まず
FR-84 :430(W)×399(D)×43.6(H)
FR-82 :216(W)×399(D)×43.6(H)
重量 FR-800:約7.6kg
FR-84 :約6.0kg
FR-82 :約3.1kg
電源電圧 AC100V±10%、50/60Hz
冗長電源 FR-800,FR-84実装時:2重化構成 AC入力コンセント 2口
FR-82実装時:2重化構成無し AC入力コンセント 1口
消費電力 30VA以下

背面 (FR-84 2台実装時)

FR筐体搭載可能数

筐体 2重化電源 搭載可能数 備考
FR-800 8台 3Uサイズ
FR-84 2台 1U サイズ
FR-82 1台 1Uハーフサイズ

*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
