HD L形レイアウト装置 ALL-80H
LINE入力の映像信号を縮小し、L字レイアウトに変換
| 概要
本装置はLINE入力の映像信号を縮小し、BG（バックグラウンド）映像入力上の任意の位置に配置して出力することができる、L形レイアウト装 置です。
- HDTV（SMPTE 292M 1080i/59.94Hz）に対応しています。
- 高さ＝1U・幅＝19インチラックサイズ筐体（FR-84）に、2セットが実装可能です。
- 電源OFF時には、高周波リレーによるSDI信号のLINE入力＝出力間バイパス機能を持っています。
- 外部制御インターフェイスは、PIF（Parallel Remote）/SIF（Serial Remote）とも弊社製品（ALL-100、ALL-200シリーズ）と互換性があります。
- BG入力は、フレームシンクロナイザ機能を持っておりLINE入力に対して非同期な信号に対応しています。
- 内蔵の不揮発性メモリに2枚までのBG入力映像を記録し、BG映像として使用することができます。
- MONITOR出力で、L形レイアウト時のLINE出力イメージを確認することができます。
- LINE入力＝出力間で、Embedded Audio Data/Ancillary Dataは全て保護されます。
- レイアウト設定は、最大10パターンまで不揮発性メモリに記憶することができます。

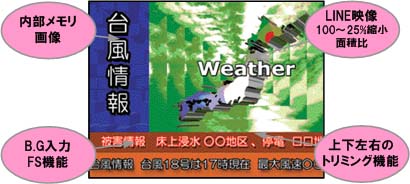

| 自由な縮小面積比
入力映像のイメージを壊すことなく、縦横比固定のまま、面積比100％～25％までの縮小を行う事ができます。
| 入力映像のトリミング
入力映像の上下左右の各辺ごとに、トリミングを行う事ができます。また、縮小機能と組み合わせることも可能です。
| 入力映像の位置移動
入力映像を出力画面の右上・左下・中央など、任意の位置に貼り付けることができます。
| バックグランド映像の構築
縮小時またはトリミング時の映像の隙間には、内部の不揮発性メモリに保存された映像（静止画）、バックグランド映像入力（動画）の中から選択し て、バックグランド映像を構築することができます。
| 10個のレイアウト設定
「PRESET1～10」までのスイッチ毎に、レイアウト変換時の入力映像の縮小率、張り付け位置、バックグランド映像の選択等の設定を登録さ せ、ワンタッチで設定を呼び出すことができます。
| 各種設定の保持
電源断時においても保存されたバックグランド画像や各種設定は、不揮発性メモリに保持されます。
| スムーズなレイアウト切り替え
「OPERATE」スイッチをONにすることにより、無変換状態からレイアウト変換映像に切り替わります。その場合、選択されている 「PRESET」スイッチに登録されている「縮小率」および「貼り付け位置」に、設定されたスピードでリニアに移行します。
| スムーズなレイアウト復旧
「OPERATE」スイッチをOFFにする事により、レイアウト変換状態から無変換映像へ戻ります。その場合にも設定されたスピードでリニアに 移行します。
| 入力信号の保護
無変換または、レイアウト変換時のどちらにおいても、本線入力信号のブランキングに含まれているEmbedded Audio（16チャンネル）は、そのまま出力されます。（MONI OUT出力は除く）
| 同期信号の自動切換え
外部同期信号は、3値同期信号（HDTV）とBB信号（NTSC）が用意されており､自動で切り替わります。また外部同期信号を入力しない場合 には、「LINE IN」入力のSDI信号に同期します。
| 高品位な映像変換
本線入出力には、10ビット幅のデジタル信号処理を行っておりますので、高品位な変換が行えます。（ただし、バックグランド映像は8ビット幅で す。）
| 外部からのバイパスコントロール
外部リモート端子から、入出力間をバイパスさせることができます。

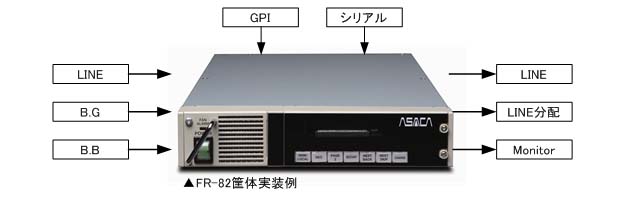

| 概略図
| 前面 （FR-84 2台実装時）
| 仕様・定格
| 信号規格 | 映像 HD | SMPTE 292M準拠 1080i/59.94Hz HD-SDI |
| 信号入力 | LINE IN | 1系統 BNCコネクタ |
| BG IN | 1系統 BNCコネクタ | |
| 信号出力 | LINE OUT | 1系統2分配 BNCコネクタ ※電源断時、IN-OUT1間は高周波リレーによりバイパスされます。 |
| 同期信号 | 信号規格 | NTSCブラックバースト（B.B）/HDTV 3値SYNC 自動認識 |
| 同期信号入力 | 1系統 BNCコネクタ 75Ω終端 | |
| 制御信号入出力 |
パラレル制御 | 1系統 アンフェノール36pin |
| シリアル制御 | 1系統 RS-232C D-SUB 9pin オス | |
| アラーム接点出力 | 1系統 アンフェノール14pin | |
| 信号処理 | 10bit （バックグランド映像は8bit） | |
| 遅延量 | 1フレーム（±2H可変） | |
| 使用条件 | 連続使用 | |
| 設置環境 | 屋内 | |
| 動作環境 | 周囲温度：5℃～40℃ | |
| 外形寸法（mm） | FR-800：450（W）×471（D）×132（H） 突起物は含まず FR-84 ：430（W）×399（D）×43.6（H） FR-82 ：216（W）×399（D）×43.6（H） |
|
| 重量 | FR-800：約7.6kg FR-84 ：約6.0kg FR-82 ：約3.1kg |
|
| 電源電圧 | AC100V±10%、50/60Hz *200V対応はご相談ください。 | |
| 冗長電源 | FR-800,FR-84実装時：2重化構成 AC入力コンセント 2口 FR-82実装時：2重化構成無し AC入力コンセント 1口 |
|
| 消費電力 | 30VA以下 | |
| 背面 （FR-84 2台実装時）
| FR筐体搭載可能数
| 筐体 | 2重化電源 | 搭載可能数 | 備考 | |
| FR-800 | ○ | 8台 | 3Uサイズ | |
| FR-84 | ○ | 2台 | 1U サイズ | |
| FR-82 | ― | 1台 | 1Uハーフサイズ | |
*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
