ID検知自動スーパー装置 AID-80
VANCに重畳されたID情報を検知し、
静止画スーパーを自動にインポーズ
| 概要
本装置は、HD-SDI 信号のアンシラリ領域に重畳されているID情報*1を検知し、設定された静止画スーパーを自動にインポーズする装置です。
スーパー装置自体はユニット構造になっており、筐体には最大8ユニット 内蔵可能です。
登録監視端末1台で全ユニットをコントロールすることが可能です。 複数の回線映像を扱う、回線センターや報道サブなどで、回線名表示を自動化し、省力化を図ることができます。
登録監視端末はスーパー素材作成の他、ID情報と素材の紐付けや、番組ごとによる背景画像の設定できます。番組ごとに背景デザインを変えて使 用することができます。
*1 HD-SDI信号上の574ラインに重畳されている素材伝送補助データ（汎用情報）をIDとして検出します。
（11ライン 素材伝送補助データ（機器ID +監視情報）は使用しません。）

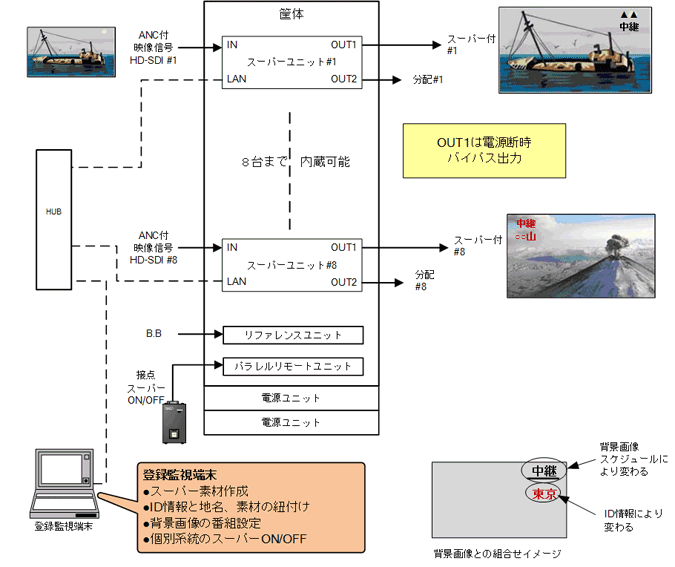

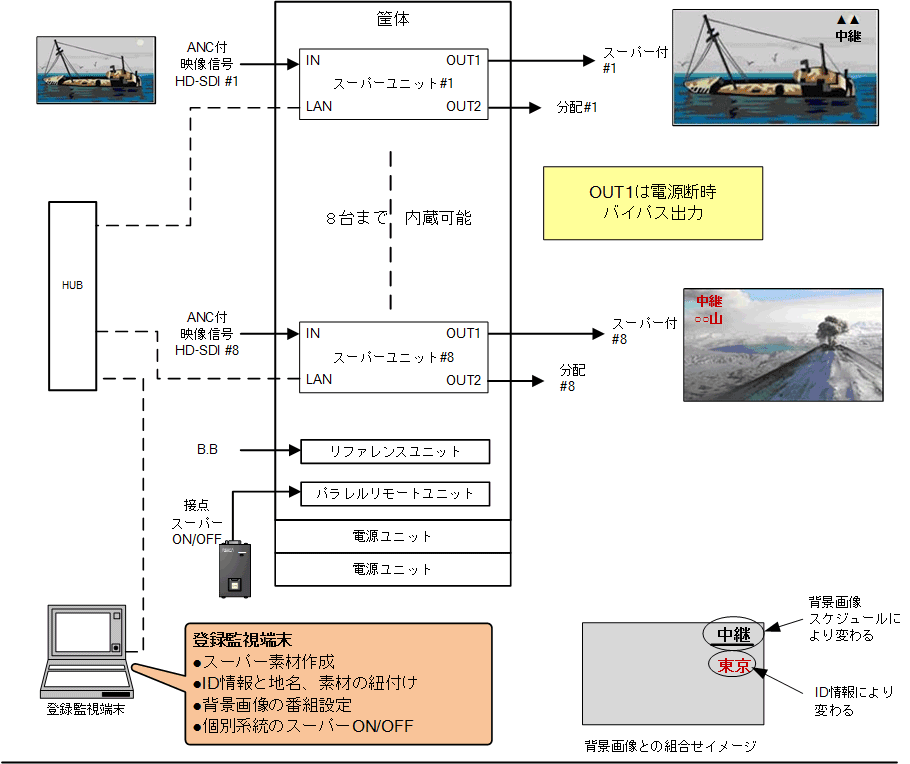

| 設置使用イメージ

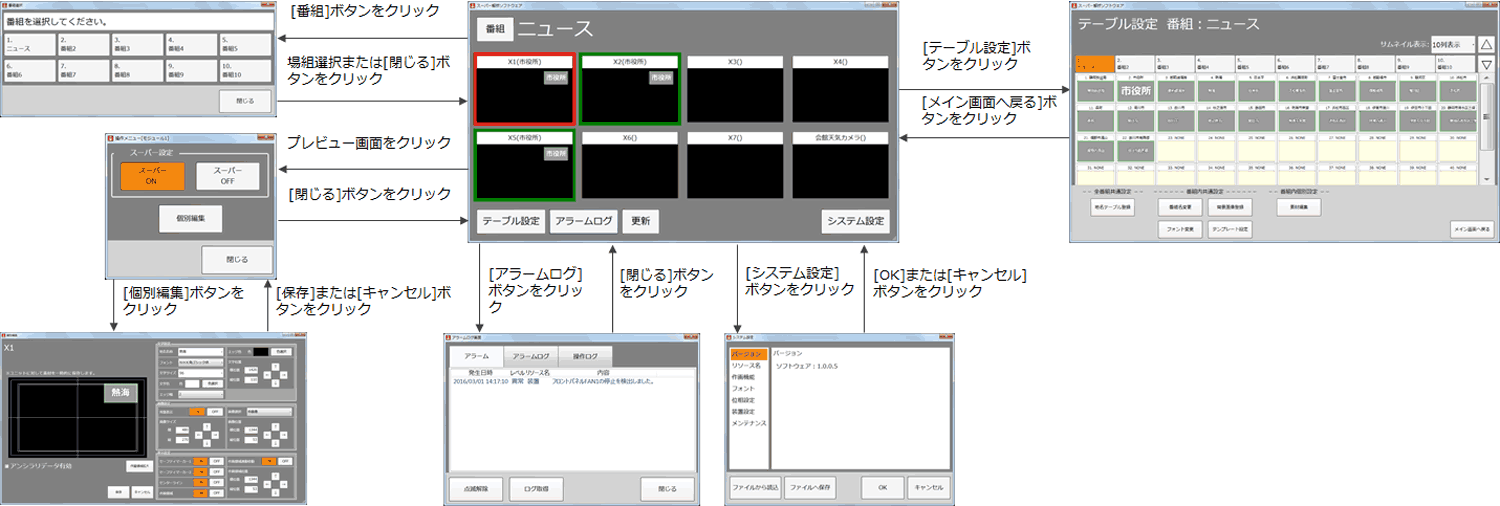

| 登録監視端末の主な機能
■スーパーのON/OFF
スーパー装置にスーパー素材を登録した状態で、入力映像に地名IDデータが含まれる場合、
スーパーの ON/OFFが可能。画面上には、スーパーのプレビューイメージが表示されます。
■IDと地名設定
取得した地名IDデータに紐付く、地名名称を設定して管理します。IDデータと地名の設定は、50個設定。
■番組設定
スーパー装置に登録する背景素材、位置情報を管理。番組設定は、10番組分設定可能。
■個別編集
番組設定とは別に各リソースにスーパーする素材を一時登録可能。（スーパーON→OFFで解除）
■ログ確認
操作ログ、スーパー装置、発生したアラームログの確認が可能。ログ保存1ヶ月間。
■位相設定
スーパー装置の出力位相調整が系統ごとに調整。
| 筐体搭載可能数
| 筐体 | 2重化電源 | 搭載可能数 | 備考 | |
| FR-800 | ○ | 8台 | 3U サイズ | |
| FR-84 | ○ | 2台 | 1Uサイズ | |

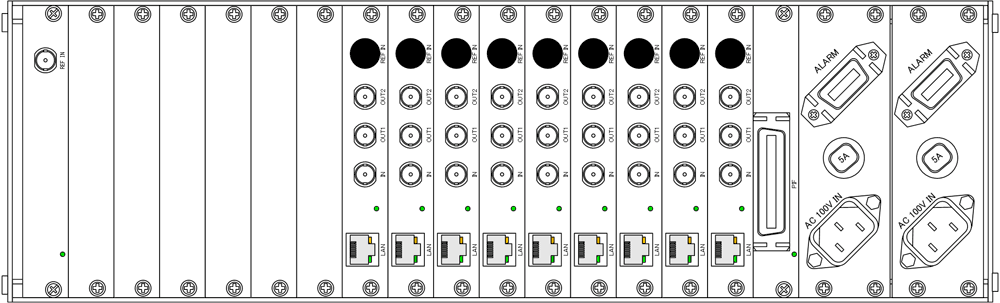

| 背面(3U筐体8式実装例)
| 仕様・定格
| 検出ID仕様
AID-80は、素材伝送補助データ（汎用情報）中の汎用情報1（40ワード）をIDとして検出します。
| 項目 | 内容 |
| ID多重領域 | ARIB TR-B22準拠 LINE：574 DID=5F SDID=E0 |
| ID仕様 | 半角英数字4文字 (固定値=0000) |
| IDデータ名称部仕様 | 全角12文字以下、SJIS |
| 未使用エリア | 11ライン素材伝送補助データ （機器ID +監視情報）は未使用 |
| 検出できるID数 | 50種類 |
| スーパー画像仕様
| 項目 | 内容 | 備考 |
| 画像種類 | 地名、背景の2種類 | 地名、背景は同位置に表示 |
| 最大サイズ | 480(W)×270（H） | 地名、背景とも同じ |
| 画像位置 | H：0～1918 2ステップずつ V：0～1079 1ステップずつ |
|
| 番組あたりの画像数 | 地名、背景 各52枚 | ID毎に画像 50 ID無し、カスタム用 各1 |
| 画像フォーマット | TIFF、PING、GIF、TARGA | |
| その他 | ・αチャンネル付ファイル対応 ・地名のみのスーパー表示可 ・地名＋背景のスーパー表示可 |
注意）IDデータに対応したスーパー画像を表示するには、あらかじめ番組登録しておく必要があります。
（番組とは、IDデータに対（した地名（フォント、色）および背景が1種類（ID表示文字により微調整あり）登録されているものです）
| 定格
| SDI信号規格 | SMPTE292M準拠 1080i/59.94Hz HD-SDI | |
| SDI信号入力 | 1系統 BNCコネクタ 75Ω | |
| SDI信号出力 | 2系統 BNCコネクタ 75Ω （OUT1のみ電源OFF時バイパス機能付き）SDI信号出力 |
|
| アンシラリデータ | ARIB TR-B22 574ラインに重畳されている素材伝送補助データ（汎用情報）を検出。 ※11ラインの素材伝送補助データ（機器ID +監視情報）は検出しない。 |
|
| 出力信号位相可変範囲 | H位相 ±1100（1ピクセルステップ） V位相 ±10（1ラインステップ） |
|
| 画像フォーマット | TIFF、PING、GIF、TARGA | |
| インターフェイス | LAN | 1系統 RJ45 IEEE802.3u(100BASE-TX)準拠、IEEE802.3i(10BASE-T)準拠 データ転送、制御用 |
| パラレル制御 | 1系統 アンフェノール36ピン | |
| 使用環境 | 周囲温度：5℃～40℃ 設置環境：屋内 使用：連続運転 | |
| 電源電圧 | AC100V±10% 50/60Hz単相 *200V対応はご相談ください。 | |
| 消費電力 | FR-800（3U） | 160VA（FR-800 AID-80を8ユニット+ARF-80実装時） |
| 外形寸法 | 450(W)×471(D)×132.5(H)㎜ | |
| 重量 | 約6kg（筐体と電源ユニット2個） | |
*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
