ダウンストリームキーヤ ADK-81M
色付加機能付きのダウンストリームキーヤ
| 概要
ADK-81MはFILL IN、KEY INから入力された映像信号を、DSK合成して出力するダウンストリームキーヤです。 HD-SDI/SD-SDI信号をサポートしています（設定切替）。 その他にDSKの切替効果の選択、セルフキーの生成、KEYに入力のゲイン設定、エッジの設定、スーパーとエッジに色をつけることができま す。 各種設定は付属のソフトウェアから行うことができ、その設定は前面パネルから呼び出せます。 前面に操作パネルが付属していますので、1Uハーフ筐体(FR-82)に1台、1U筐体(FR-84)に2台まで実装可能です。 リモートコントロールボックスを使用することで、外部からの制御も可能です。
| 外部入力のDSK合成出力
FILL IN、KEY INから入力された映像信号をDSK合成して出力することができます。 内部のDIP-SWでステータス制御モードおよびエッジトリガ制御モードの設定が可能です。
また、エンベデット音声を含め、LINE入力のアンシラリデータはすべて保護されます。
| 切替効果
DSKを OFF から ON、ON から OFF にしたとき、カットとフェードを切替効果として選択できます。
| セルフキー
設定により、セルフキーを生成してDSKすることができます。
セルフキーは切り抜きで生成されます。
| KEYゲイン設定
KEY IN 入力のゲインの大きさをを設定可能です。
セルフキーモード時には切り抜きスライスレベルが設定されます。
| エッジ、スーパーへの色付加
スーパー、エッジにそれぞれ独立に色をつけることができます。

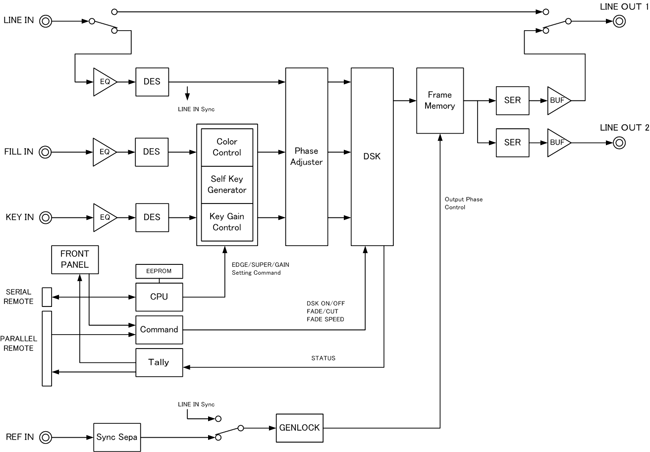

| ブロック図
| 前面
| 背面
| 筐体・搭載可能数
| 筐体 | 2重化電源 | 搭載可能数 | |
| FR-800 | ○ | 8台 | |
| FR-84 | ○ | 2台 | |
| FR-82 | ― | 1台 | |
| 設定用アプリケーション
| 仕様・定格
| 信号規格 （切替式） |
映像 HD | BTA S004B準拠 1080i/59.94Hz HD-SDI |
| 映像 SD | SMPTE 259M準拠 D1/59.94Hz SD-SDI | |
| 信号入力 | LINE IN | 1系統 BNCコネクタ |
| FILL IN | 1系統 BNCコネクタ | |
| KEY IN | 1系統 BNCコネクタ | |
| 信号出力 | LINE OUT 1 | 1系統 BNCコネクタ バイパス機能 |
| LINE OUT 2 | 1系統 BNCコネクタ | |
| 同期信号 |
信号規格 | NTSCブラックバースト（B.B）/HDTV 3値SYNC 自動認識 |
| 同期信号入力 | LINE IN と同期 | |
| 位相調整範囲 | H位相： 0～4000サンプル Y信号1サンプル単位 V位相：0～200ライン 1ライン単位 |
|
| 各入力信号間位相差 | ±1/4Hまで自動調整 | |
| 制御信号入出力 |
パラレル制御 | 1系統 アンフェノール36pin |
| シリアル制御 | 1系統 RS-232C D-SUB 9pin | |
| アラーム接点出力 | 1系統 アンフェノール14pin | |
| 信号処理 | 4：2：2 10bit | |
| 遅延量 | 1フレーム | |
| 使用条件 | 連続使用 | |
| 設置環境 | 屋内 | |
| 動作環境 | 周囲温度：5℃～40℃ 周囲湿度：10%～90%(結露なきこと) | |
| 外形寸法（mm） | 430（W）×399（D）×43.6（H） 突起物は含まず (FR-84) | |
| 重量 | 約6.0ｋg (FR-84) | |
| 電源電圧 | AC100V±10%、50/60Hz | |
| 冗長電源 | 2重化構成 AC入力コンセント 2口（FR-84） | |
| 消費電力 | 40VA以下 (FR-84) | |
| その他機能
| 切替効果 | Cut/Fade | |
| KeyGain調整 | 75%～125% | |
| SelfKeySliceLevel調整範囲 | 0%～50% | |
| フェード時間 | 0.1秒～3.0秒 0.1秒単位 | |
| エッジタイプ | ハード/ソフト/オフ | |
| エッジ幅指定 | 0、2、4、6、8ドット | |
| エッジ・スーパー色指定 | R、G、B指定 | |
*FR-800内蔵時は前面の操作パネルは取り付けられません。
*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
