ダウンストリームキーヤ ADK-80M
HD/SD-SDI対応 ダウンストリームキーヤ
| 概要
ADK-80MはFILL IN、KEY INから入力された映像信号を、DSK合成して出力するダウンストリームキーヤです。 HD-SDI/SD-SDI信号をサポートしています（設定切替）。 その他にDSKの切替効果の選択、セルフキーの生成、KEYに入力のゲイン設定が可能です。 1Uハーフ筐体(FR-82)に2台、1U筐体(FR-84)に4台、3U筐体(FR-800)に16台まで実装可能。 リモートコントロールボックスを使用することで、外部からの制御も可能です。
| 外部入力のDSK合成出力
FILL IN、KEY INから入力された映像信号をDSK合成して出力することができます。 内部のDIP-SWでステータス制御モードおよびエッジトリガ制御モードの設定が可能です。
| 切替効果
DSKを OFF から ON、ON から OFF にしたとき、カットとフェードを切替効果として選択できます。
| セルフキー
DIP-SWの設定により、セルフキーを生成してDSKすることができます。
セルフキーは切り抜きで生成されます。
| KEYゲイン設定
KEY IN 入力のゲインの大きさを設定可能です。
セルフキーモード時にはスライスレベルが設定されます。

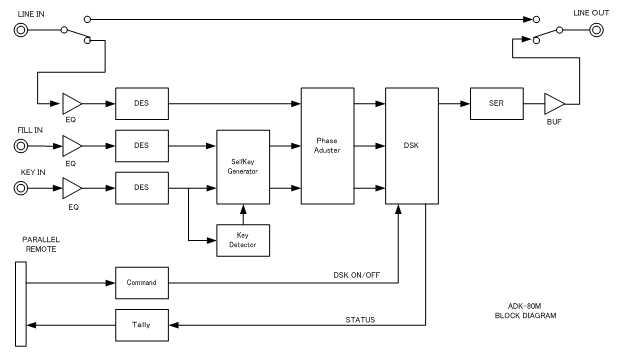

| ブロック図
| 前面
| 背面
| 筐体・搭載可能数
| 筐体 | 2重化電源 | 搭載可能数 | |
| FR-800 | ○ | 16台 | |
| FR-84 | ○ | 4台 | |
| FR-82 | ― | 2台 | |
| 仕様・定格
| 信号規格 | 映像 HD | BTA S004B準拠 1080i/59.94Hz HD-SDI |
| 切替式 | 映像 SD | SMPTE 259M準拠 D1/59.94Hz SD-SDI |
| 信号入力 | LINE IN | 1系統 BNCコネクタ |
| FILL IN | 1系統 BNCコネクタ | |
| KEY IN | 1系統 BNCコネクタ | |
| 信号出力 | LINE OUT | 1系統 BNCコネクタ バイパス機能 |
| 同期信号 | 信号規格 | NTSCブラックバースト（B.B）/HDTV 3値SYNC 自動認識 |
| 各入力信号間位相差 | ±1/4Hまで自動調整 | |
| 制御信号入出力 | パラレル制御 | 1系統 D-SUB 9pin |
| 信号処理 | 4：2：2 10bit | |
| 遅延量 | 約1/2H | |
| 使用条件 | 連続使用 | |
| 設置環境 | 屋内 | |
| 動作環境 | 周囲温度：5℃～40℃ 周囲湿度：10%～90%(結露なきこと) | |
| 外形寸法（mm） | 430（W）×399（D）×43.6（H） 突起物は含まず (FR-84) | |
| 重量 | 約6.0kg (FR-84) | |
| 電源電圧 | AC100V±10%、50/60Hz *200V対応はご相談ください。 | |
| 冗長電源 | 2重化構成 AC入力コンセント 2口（FR-84） | |
| 消費電力 | 40VA以下 (FR-84) | |
| その他機能
| 切替効果 | Cut/Fade | |
| KeyGain調整 | 75%～125% | |
| SelfKeySliceLevel調整範囲 | 0%～25% | |
| リモコン
*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
